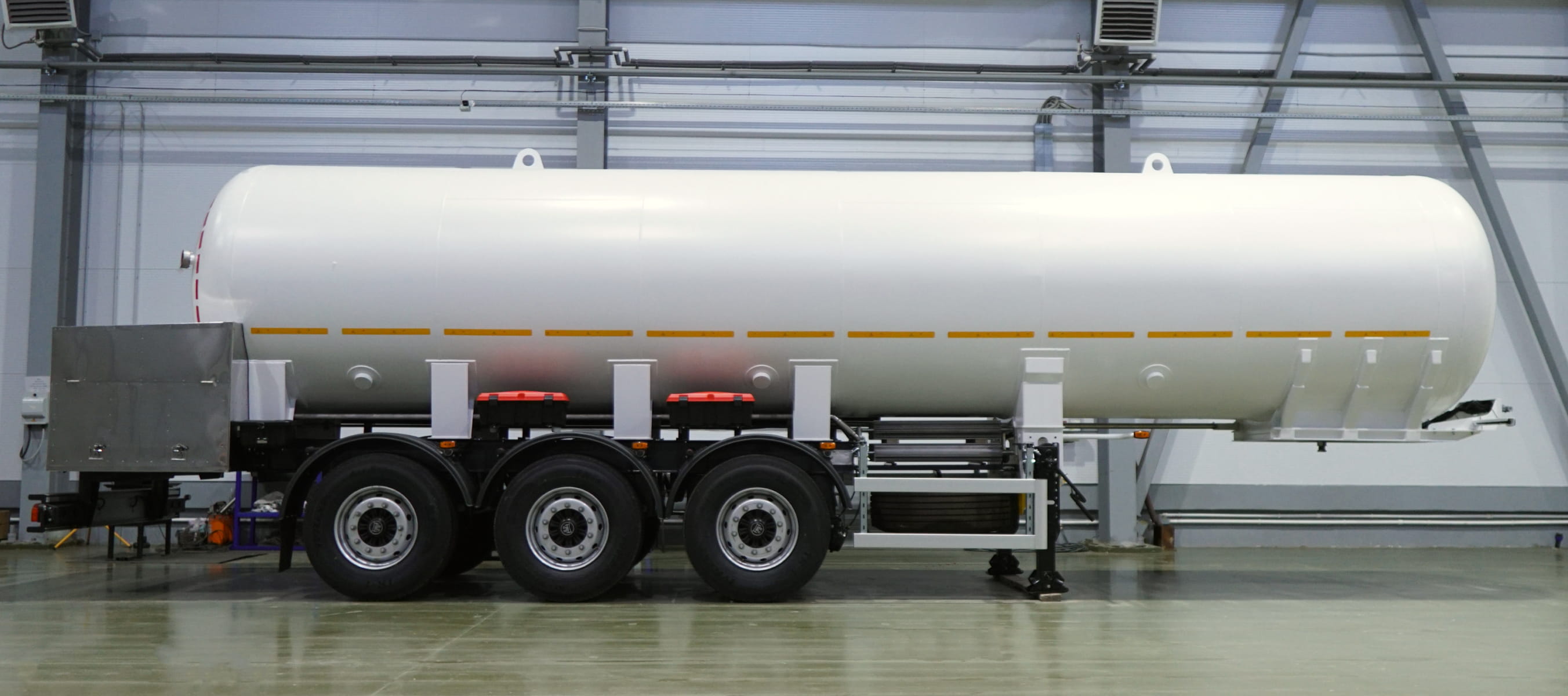

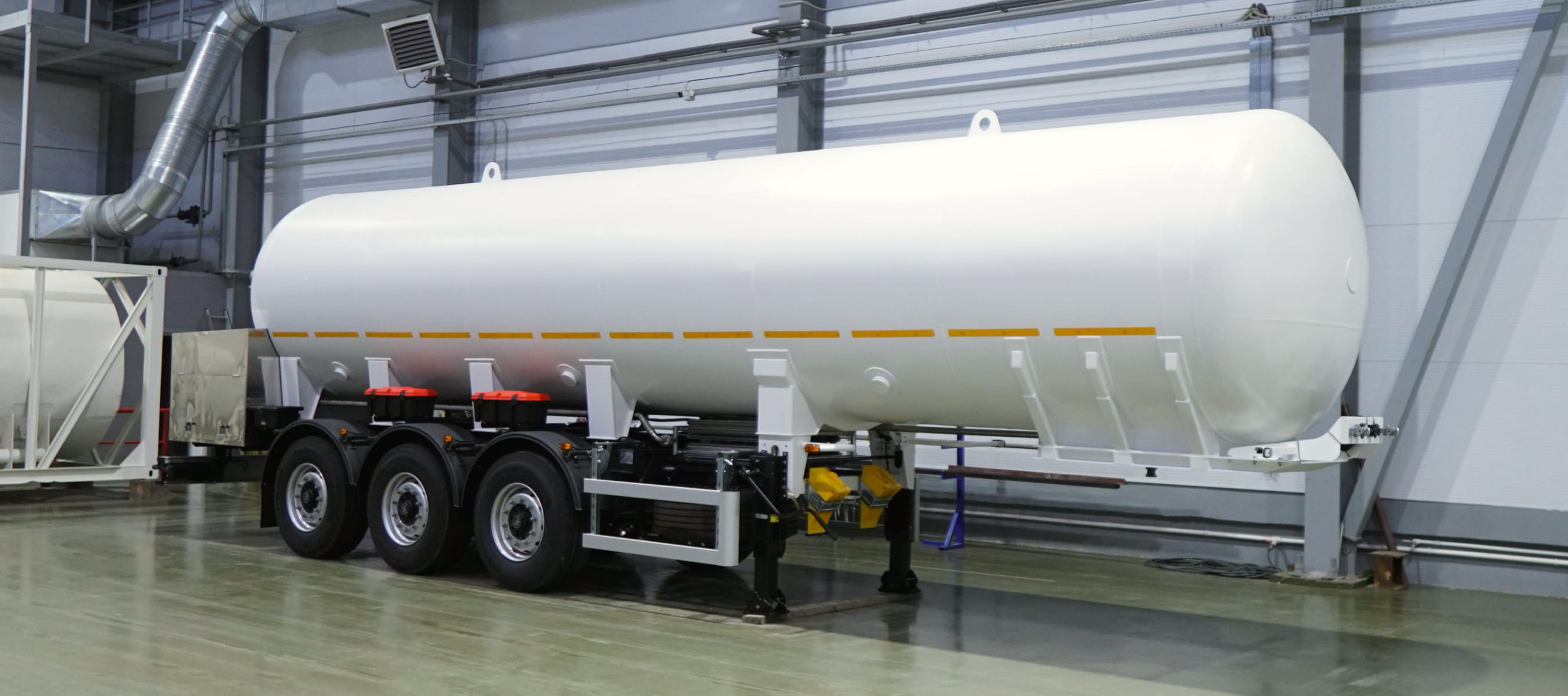

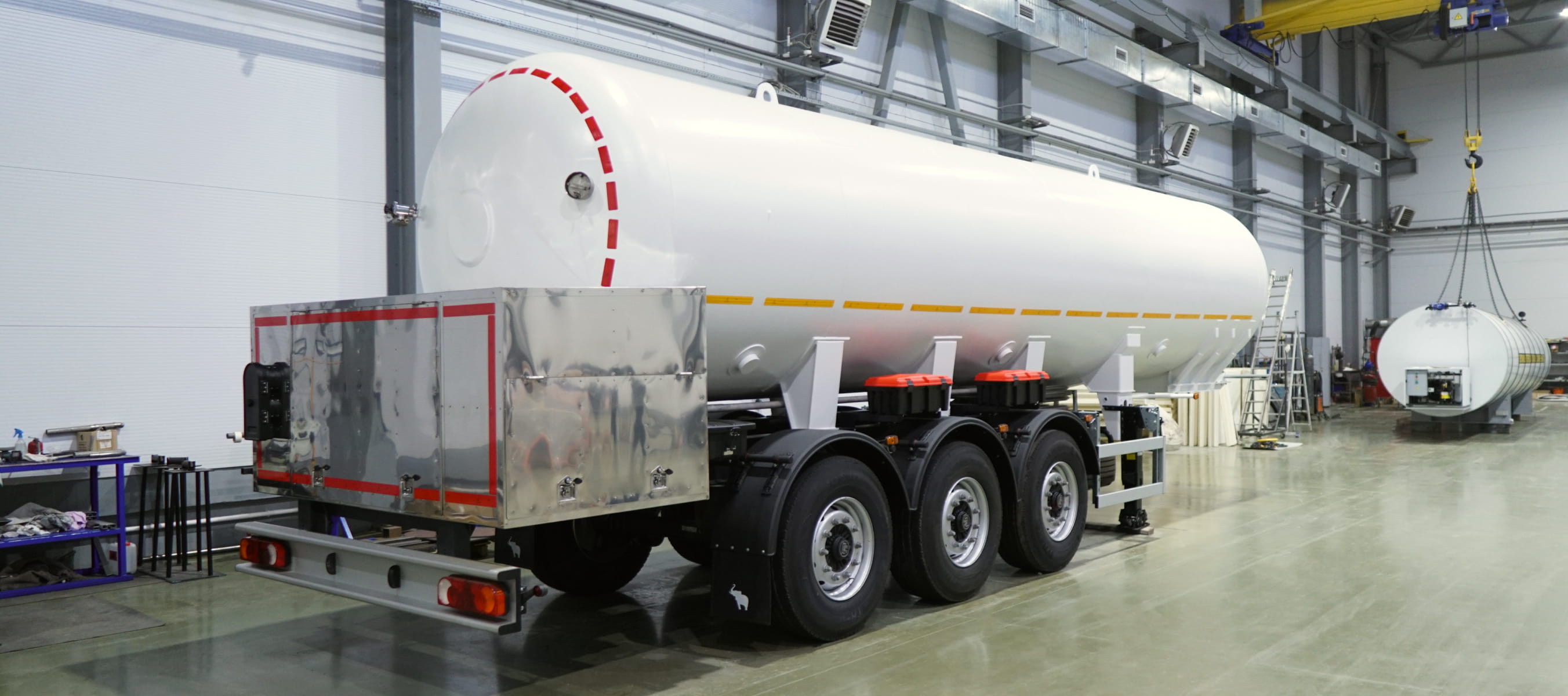

Полуприцеп-цистерна
Основное
-
-
18 / 20 / 22 / 24 м3объём
-
Предназначена для транспортировки жидкого кислорода, азота, аргона, либо СПГ.
Состав полуприцепа-цистерны
Цистерна

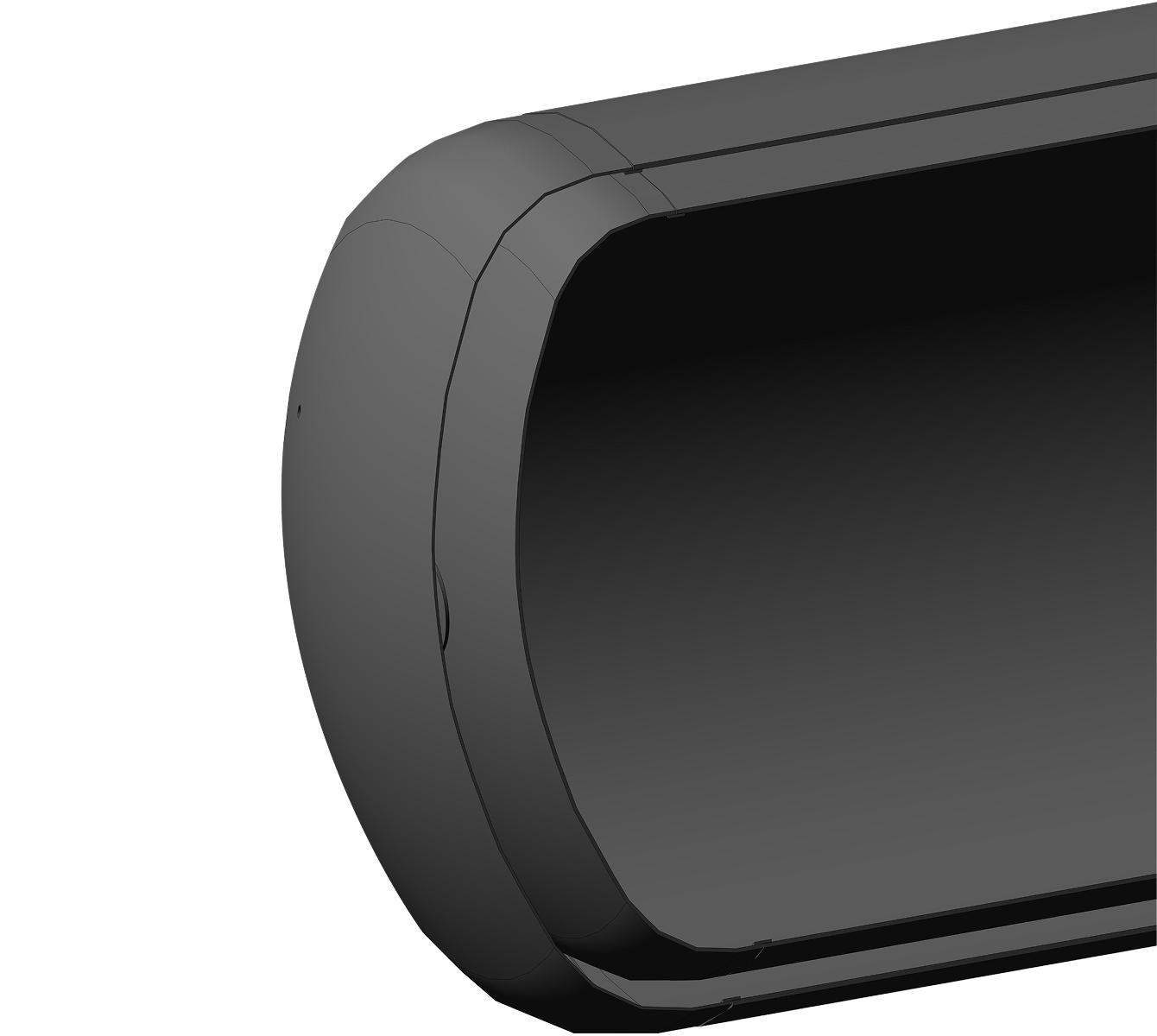

Цистерна SVIFT CRYOTANK состоит из двух резервуаров – внутреннего и наружного.
- Внутренний сосуд изготовлен из нержавеющей стали 12Х18Н10Т и рассчитан на хранение и транспортировку продукта температурой до -196 Со. Он имеет один отсек, разделенный волногасящими устройствами (волнорезами).
- Внешний сосуд (кожух) изготовлен из низколегированной стали марки 09Г2С.
Пространство между внутренним и внешним сосудом отвакуумировано.
Кожух цистерны
Цистерны окрашена полиуретановой краской белого цвета.
Сигнальные и декоративные элементы
-

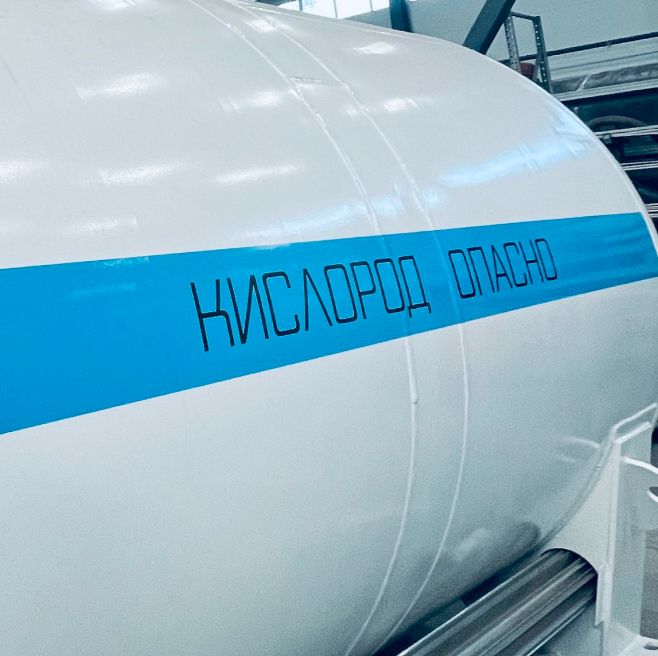

На боковую сторону могут быть нанесены полосы голубого или черного цвета с названием перевозимого продукта -

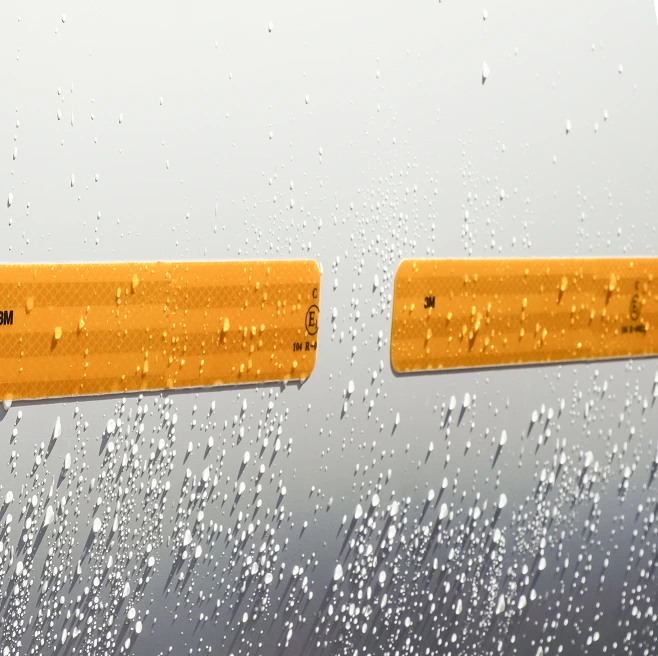

Светоотражающая сигнальная лента желтого цвета располагается с правой и левой стороны вдоль всей длинны цистерны -

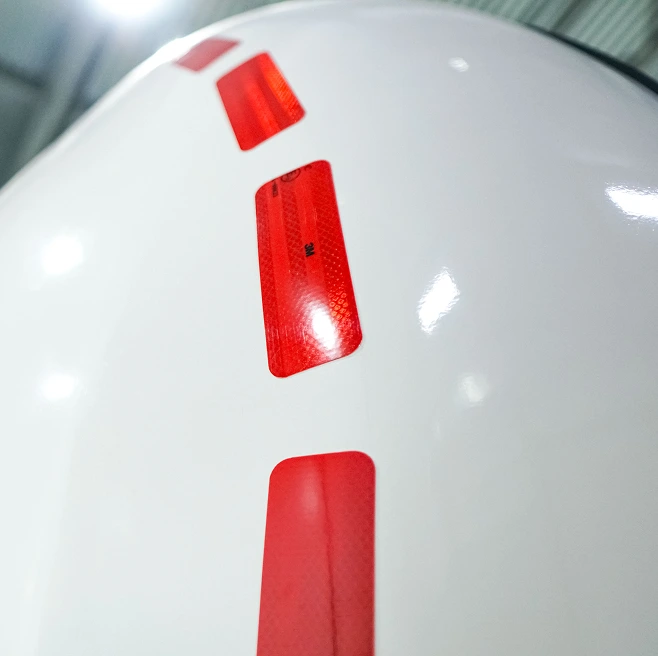

Светоотражающая сигнальная лента красного цвета располагается по периметру заднего декоративного днища и технологического шкафа
По вашему запросу на кожух цистерны нанесём ваш фирменный знак и другую рекламную информацию.
Ходовая часть
Трехосный осевой агрегат на пневмоподвеске разработан специалистами компании «СВИФТ». Для окраски рамы применяется эмаль темно-серого цвета с термической сушкой.

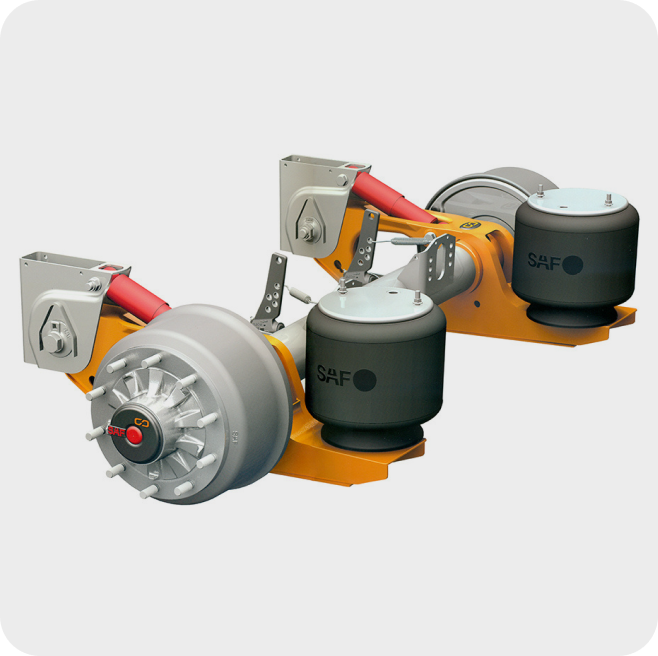

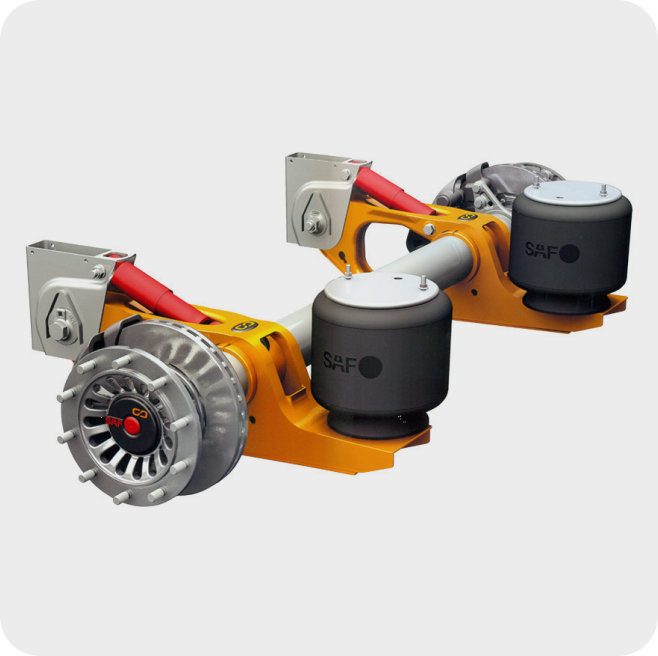

Осевой агрегат на пневмоподвеске
Оси
Доступны несколько вариантов осей разных производителей
Тормозная система
-
Тормозная система WABCO VCS2 с функцией ABS
передняя подъёмная ось и пневматический стояночный тормоз двух осей. давление в тормозной системе регулируется автоматически в соответствии с нагрузкой -
Барабанные тормоза
Барабанные — надёжность проверенная десятилетиями -
Дисковые тормоза
Дисковые — для уверенного торможения
Диски и шины
- шины бескамерные, 6 колёс + 1 запасное — 7 шт
- шина размерности 385/65 R22.5 — 7 шт
- стальные колёсные диски 11,75 × 22,5 — 7 шт
- индивидуальные ПВХ крылья с кронштейнами и брызговиками — 6 шт
- корзина для запасного колеса — 1 шт
Опорные устройства
-
Опорное устройство с редуктором
грузоподъёмность до 50 тонн. ручным привод -
Шкворень 2“
международный тип с увеличенной опорной плитой

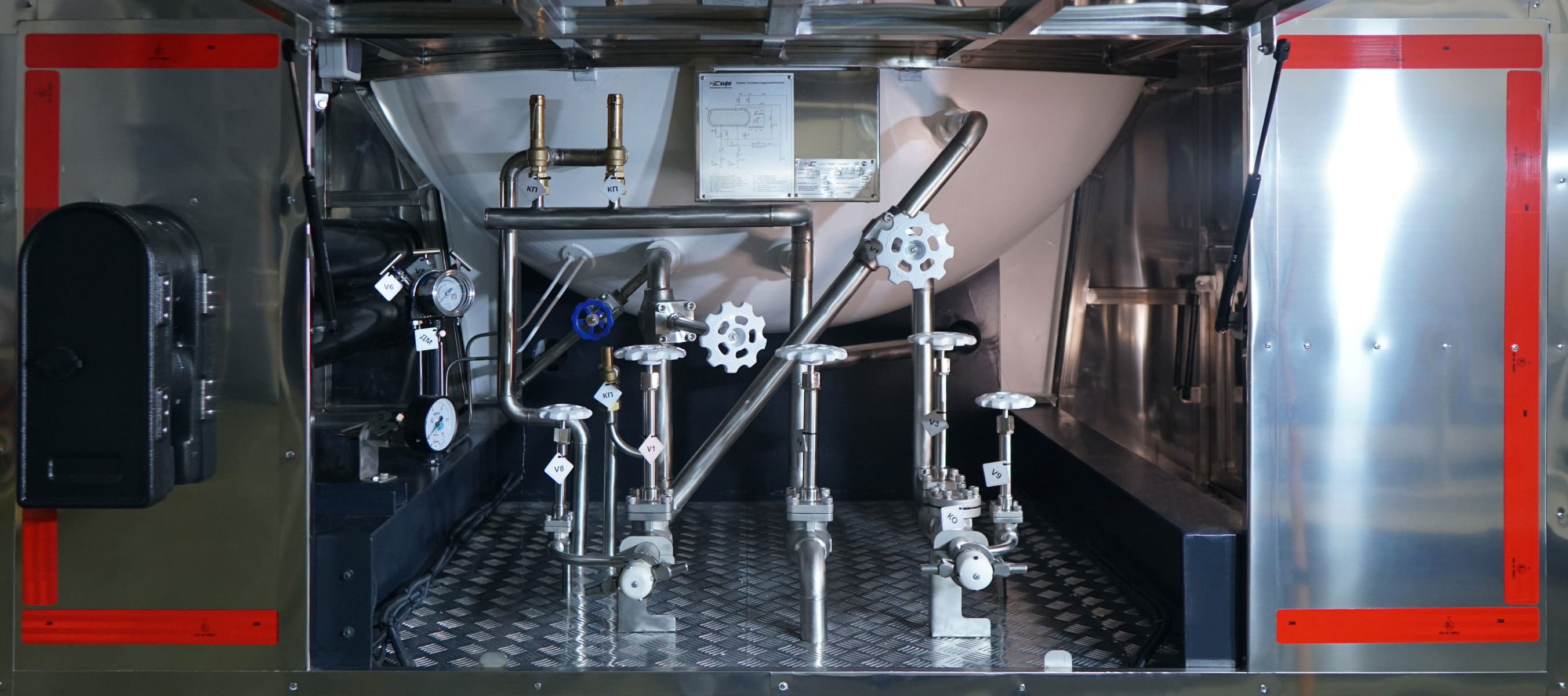

Арматурный шкаф и технологическое оснащение резервуара
Арматурный шкаф — один из основных элементов резервуара. Узел, с которым чаще всего взаимодействует сотрудник при наполнении и сливе продукта, поэтому мы приложили все усилия, чтобы он был максимально удобным и безопасным в эксплуатации.
Особенности исполнения
-
Каркас, обшивка, элементы трубопроводов и арматура выполнены из нержавеющей стали -
Пол шкафа застелен листовым алюминием -
Дверцы оборудованы газлифтами, обеспечивающими плавное открытие -

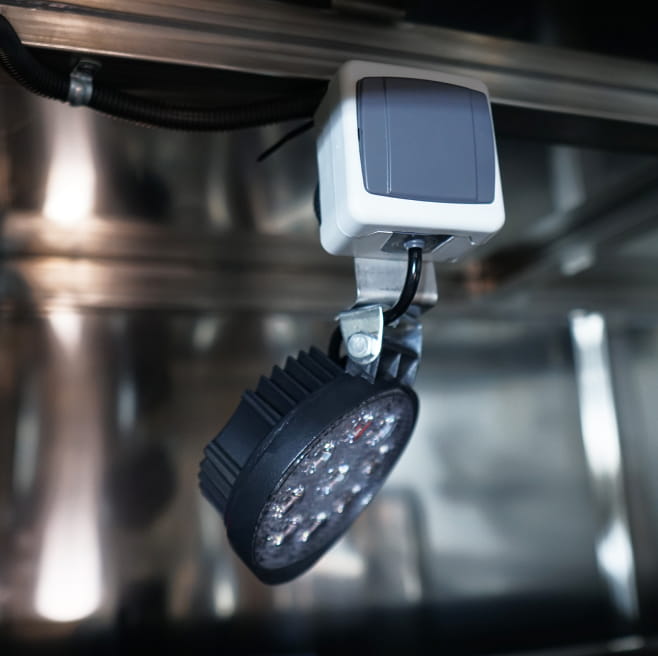

Для удобства работы в тёмное время суток, внутри шкафа установлен светодиодный фонарь -
Все дверцы шкафа закрываются на ключ, исключая возможность проникновения внутрь третьих лиц -
Цистерна оборудована всей необходимой криогенной арматурой для безопасной и удобной эксплуатации -

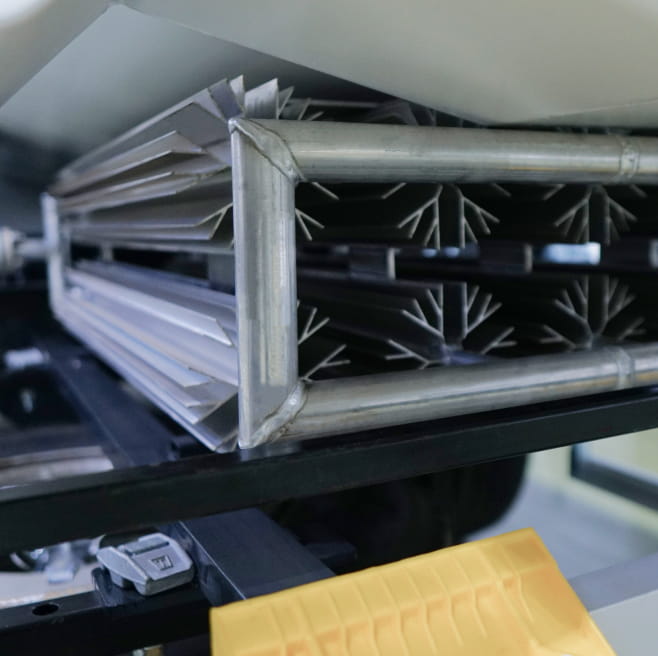

Резервуар оснащен испарителем подъема давления

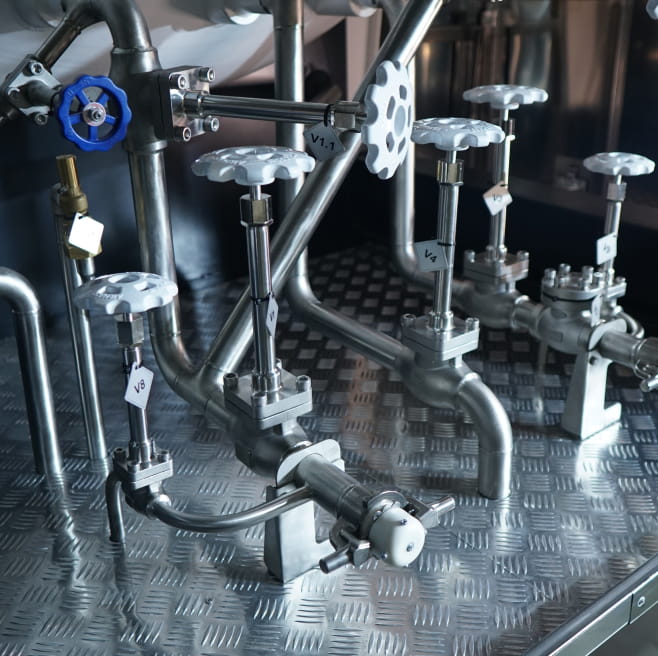

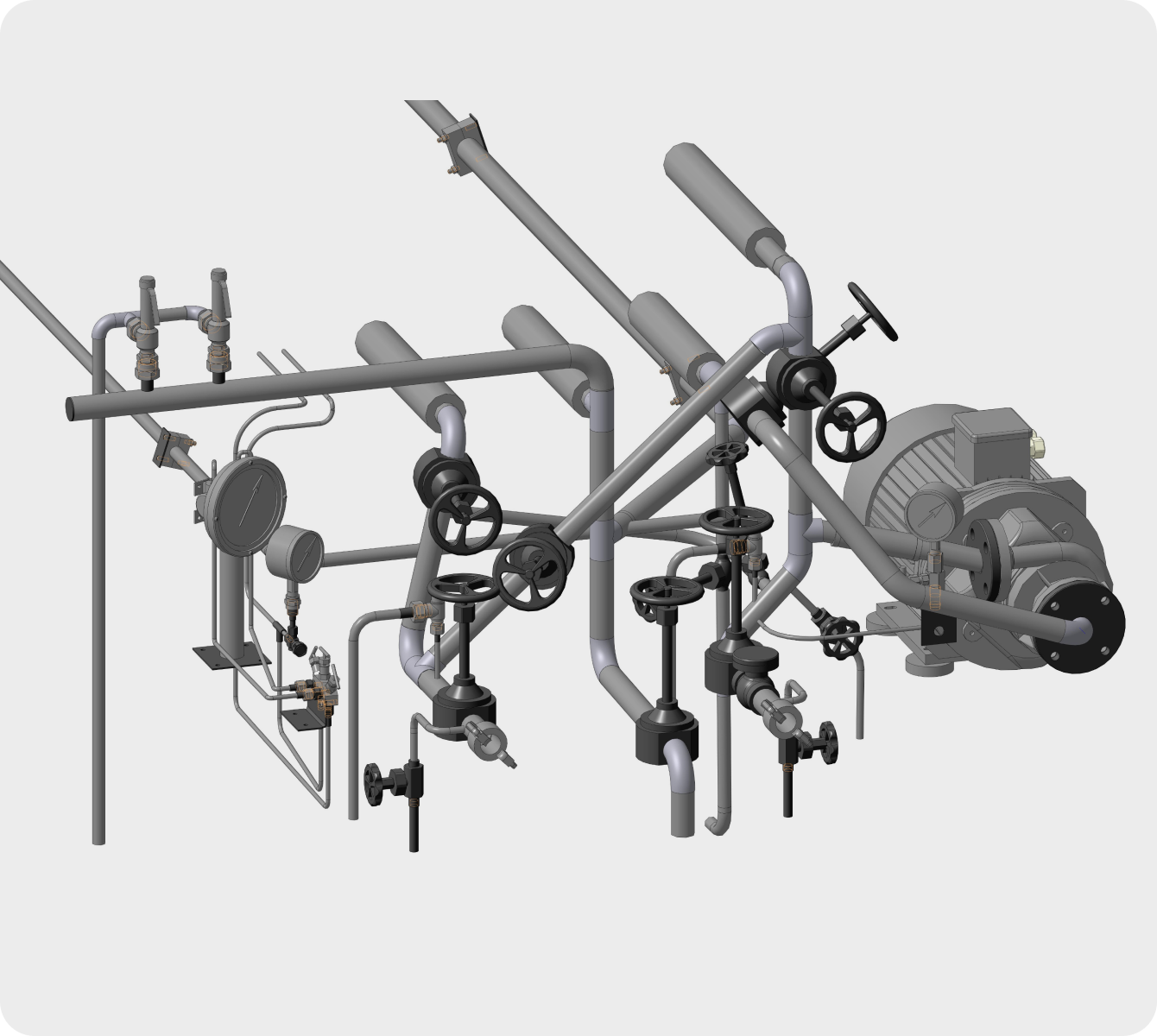

Арматура

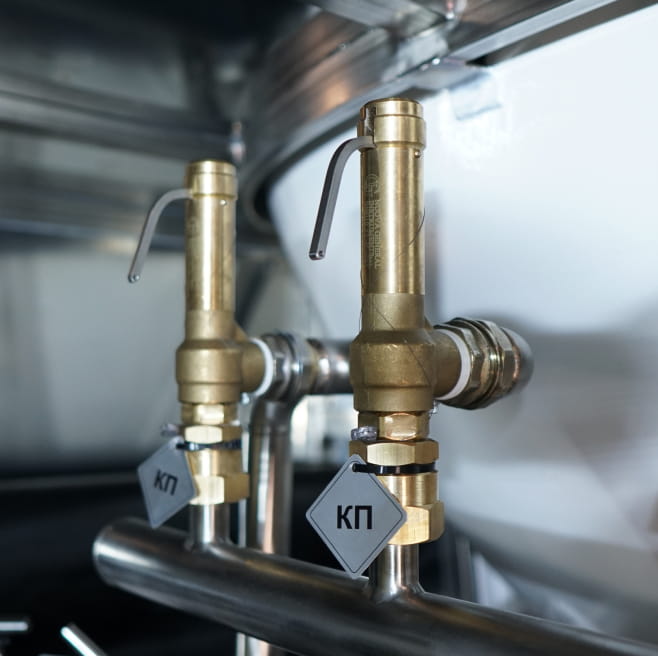

- В систему безопасности сосуда входит два предохранительных клапана
- Для контроля уровня массы заливаемого продукта установлен дифманометр
- Для контроля давления внутри сосуда резервуар оборудован манометром
- Для подключения рукавов для перелива продукта резервуар оборудован гайками РОТ Ду40 (по желанию заказчика могут быть установлены другие присоединительные штуцера)
- Резервуар может быть оборудован криогенными вентилями различных производителей (на выбор заказчика)
Насосное оборудование
По вашему запросу мы можем установить центробежный насос SVIFTPUMP для перелива жидких криопродуктов.
-

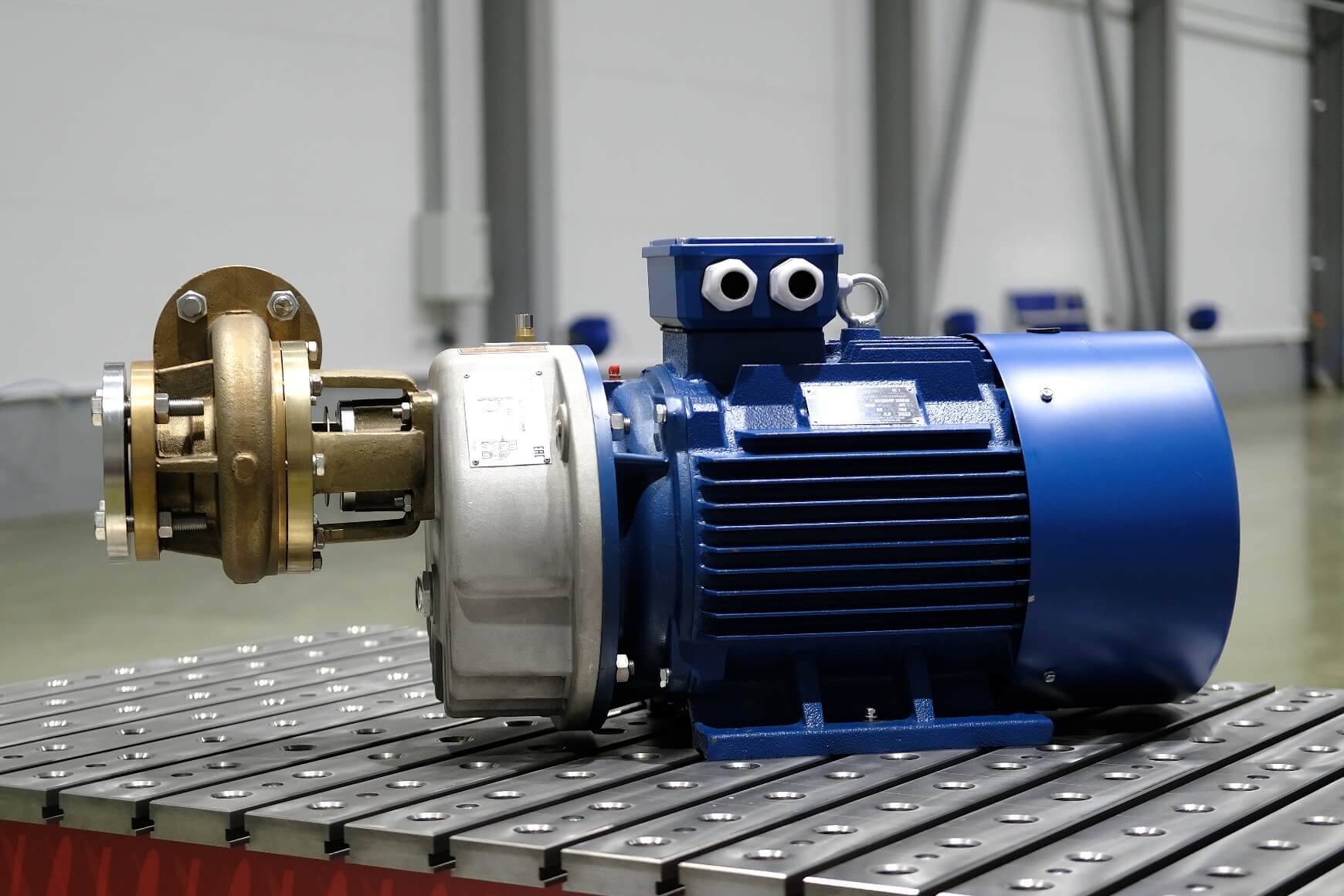

Центробежный насос SVIFTPUMP
для перелива жидких криопродуктов
Электрооборудование
- Электрооборудование 24 В (Класс 3 ADR)

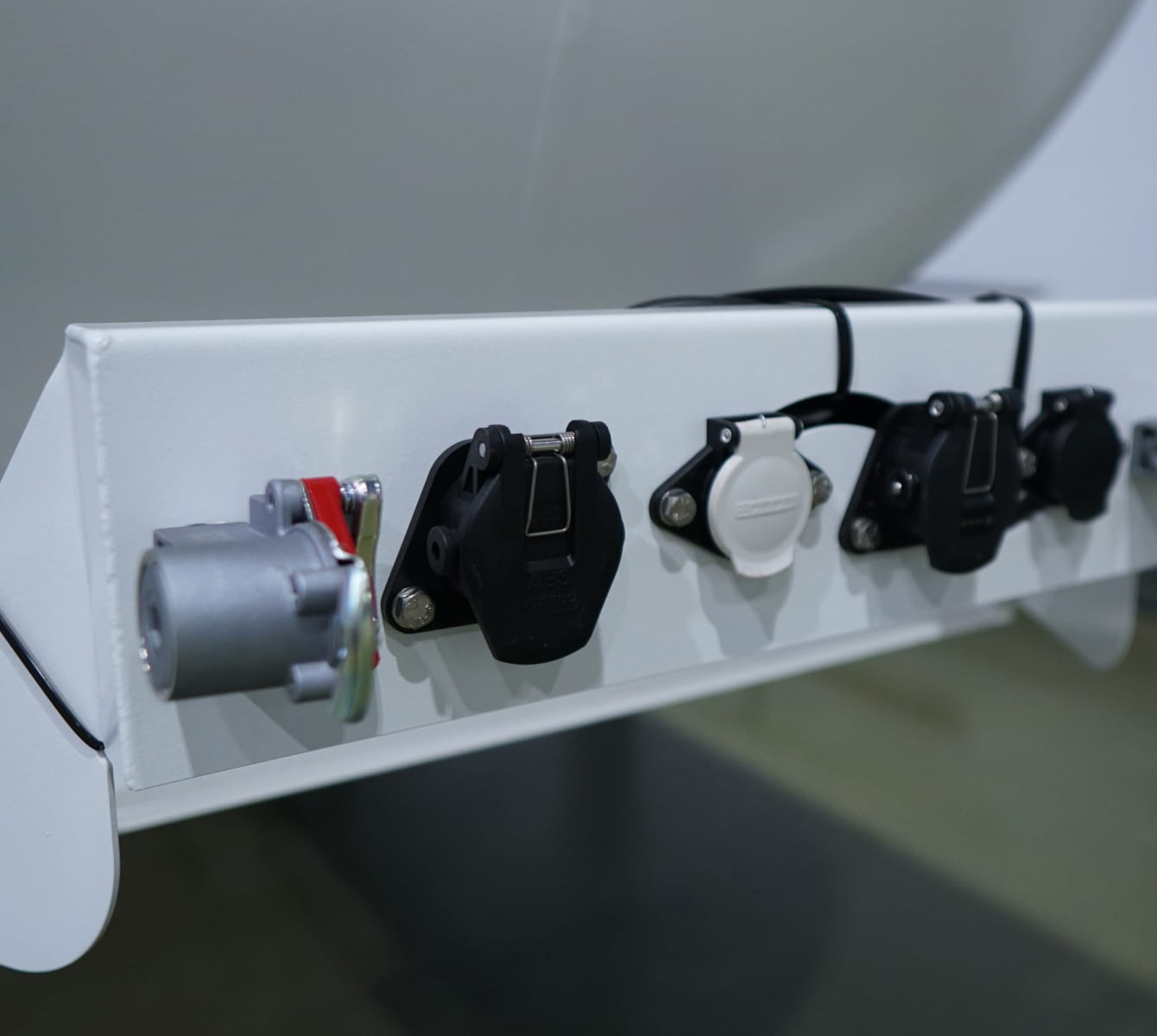

- две семиклеммовые и одна 15-ти-клеммовая розетки
- розетка ABS
- задние фонари: стоп-сигнал, габаритные и поворотные фонари, лампы заднего хода
- боковые осветительные приборы (габаритные огни) жёлтого цвета — 8 шт.
- передние осветительные приборы (габаритные огни) белого цвета — 2 шт.
- задние габаритные огни на резиновом кронштейне — 2 шт.
- подсветка государственного регистрационного номера
Опции
Основные опции
-

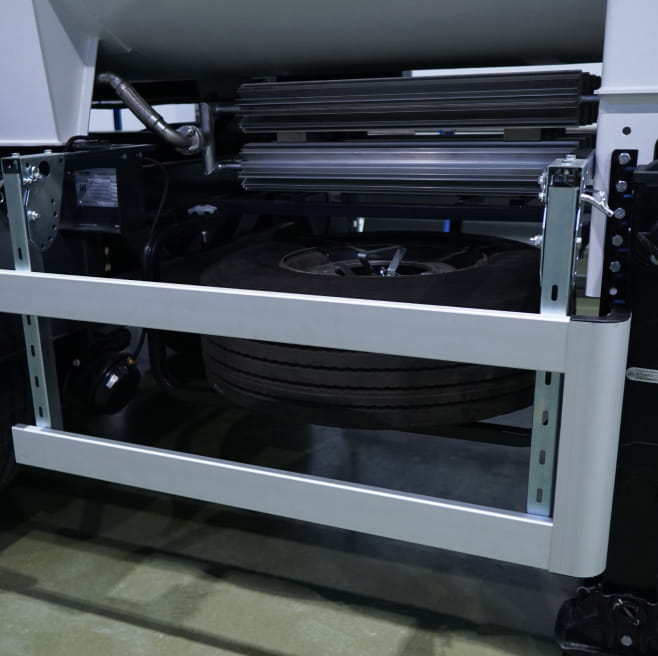

Боковая алюминиевая защита с обеих сторон (подъёмная) -
Задний алюминиевый бампер -

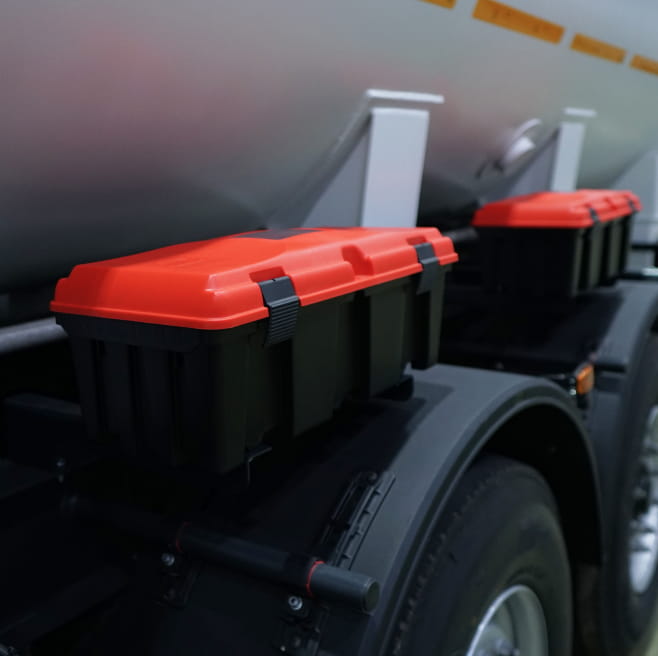

Пластиковый ящик для хранения песка -
Пластиковый ящик для хранения огнетушителей — 2 шт. -
Огнетушители — 2 шт. -

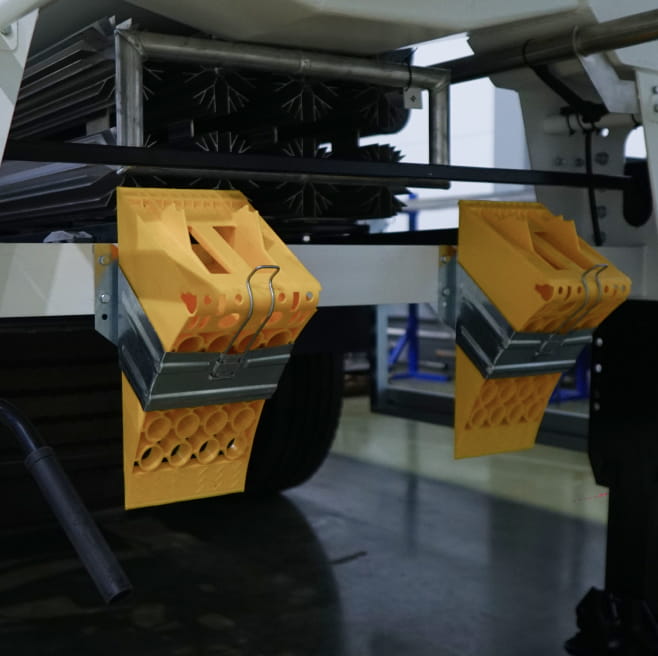

Противооткатные пластиковые упоры — 2 шт. -
ПВХ пенал для двух сливных рукавов длиной 6 метров. Металлорукава из нержавеющей стали могут быть включены в комплектацию вашей цистерны.
Дополнительные опции
- Ящик для хранения инструмента
- Зуммер заднего хода
- Дополнительная корзина второго запасного колеса
- Набор табличек и наклеек «ОПАСНЫЙ ГРУЗ»
- Прочие запасные части
Варианты исполнения
| Наименование | РК-22 (SVIFT CRYOTANK) |
|---|---|
| Номинальный объем,м3 | 22 |
| Перевозимый продукт | Кислород, азот, аргон, СПГ |
| Тип изоляции | Экранно-вакуумная |
| Количество осей полуприцепа-цистерны | 3 |
| Колесная формула тягача | 4х2, 6х2 либо 6х4 |
| Вес снаряженного ТС, кг | 32 500 |
| Рабочее давление, МПа | 0,5 |
| Температура рабочей среды, С° | до - 196 |
| Высота ССУ, мм | 1150 или 1250 * |
| Ширина колеи, мм | 2 040 |
| Длинна, мм | 11 120 |
| Высота, мм | 3 300 |
| Ширина, мм | 2 500 |
