Контейнер-цистерна
Основное
-
-
18 / 22 м3максимальный объём
-

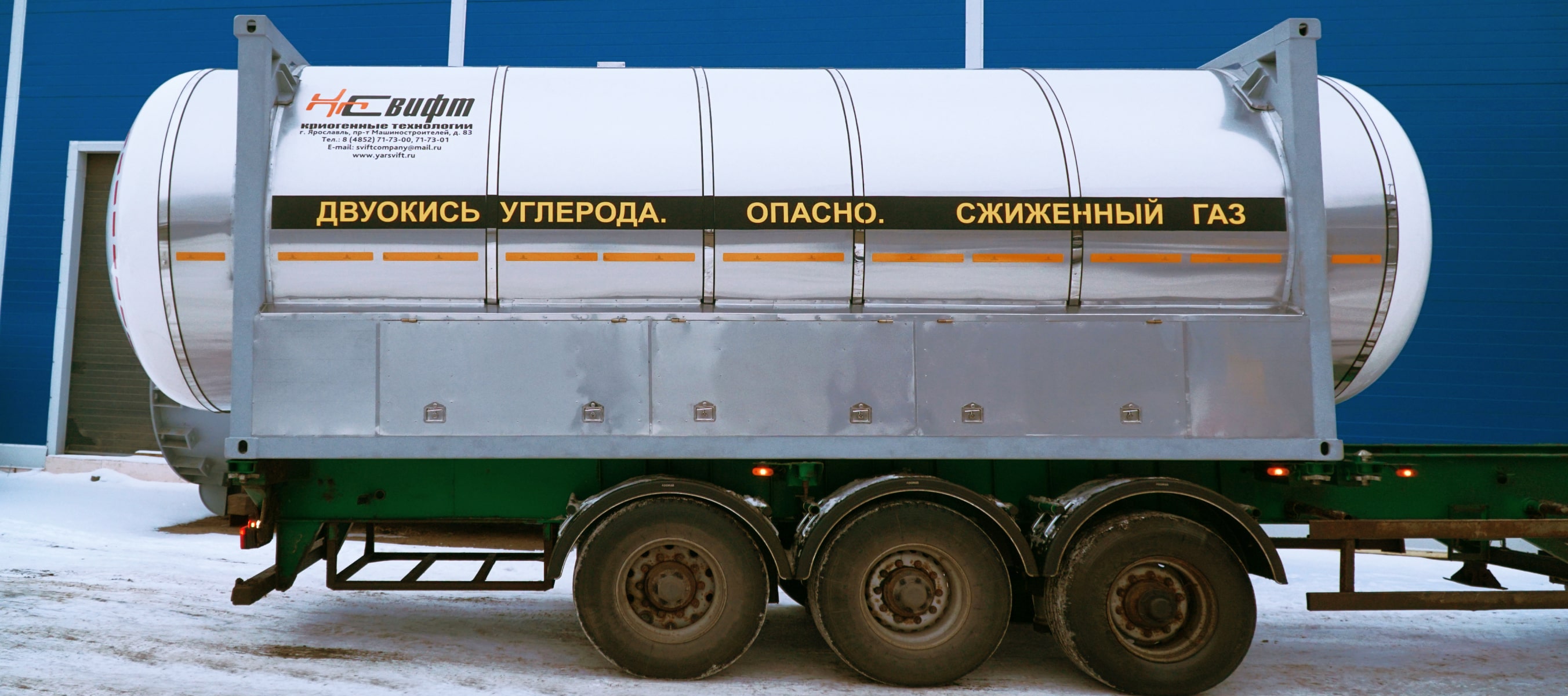

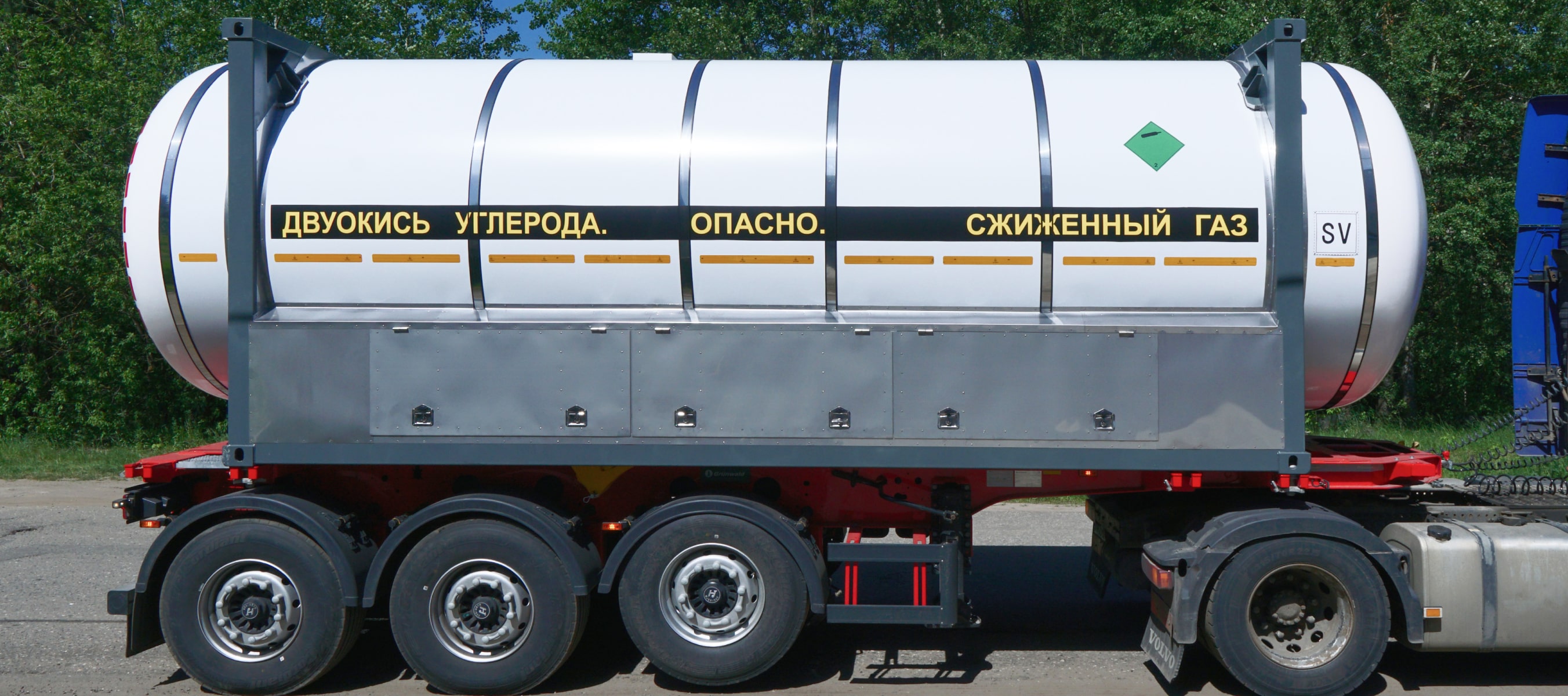

Контейнер-цистерна для транспортировки и хранения жидкой двуокиси углерода (КЦУ) - это изотермический резервуар, помещенный в стальной каркас со стандартными габаритами 20- или 40-футового контейнера.
Все чаще на смену традиционным полуприцепам-цистернам приходит новый тип тары – контейнеры. Они отличается универсальностью, так как могут сниматься с транспортной платформы и использоваться под разные задачи. При необходимости замены шасси резервуар снимается с одного контейнеровоза и ставится на другой в течение считанных минут.
Состав контейнера-цистерны
Цистерна
Сосуд и все его составные части выполнены из низколегированной стали марки 09Г2С.

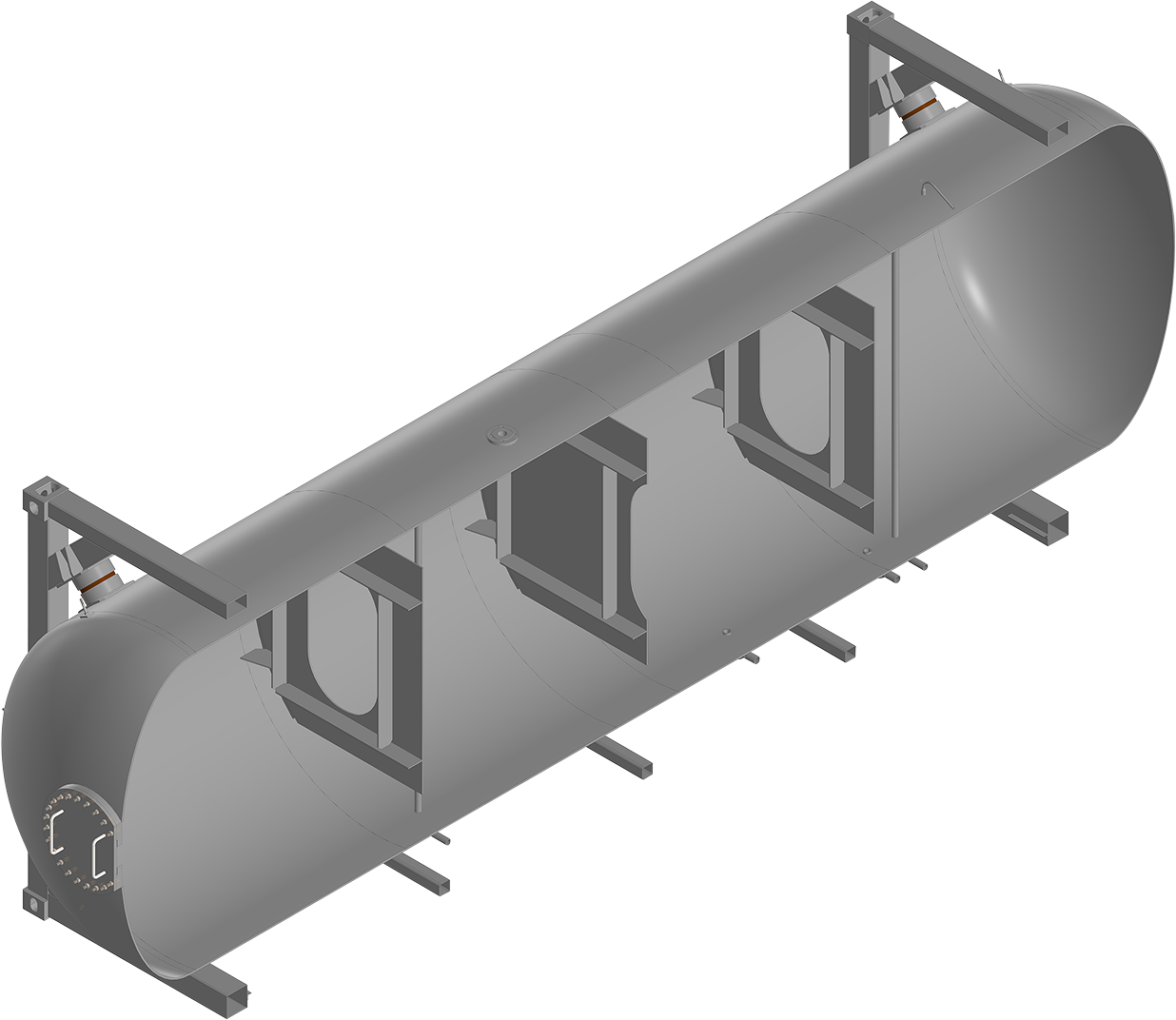

Цистерна имеет один отсек диаметром 1800 или 2000 мм в зависимости от выбранного объема резервуара, который разделен волногасящими устройствами (волнорезами).
- Люк Ду 450 мм расположен на переднем днище по центру
- На внешнюю поверхность сосуда наносится антикоррозийный слой грунт-эмали
- На внешнюю поверхность сосуда дополнительно наносится теплоизоляционная краска, которая по своим свойствам заменяет 50 мл пенополиуретанового утепления, тем самым улучшая термические характеристики изоляции сосуда
Термическая изоляция
Увеличить продолжительность сохранения продукта в сосуде – основная задача, которая стояла перед нами при выборе способа утепления сосуда.
Мы разработали и запатентовали собственную технологию.

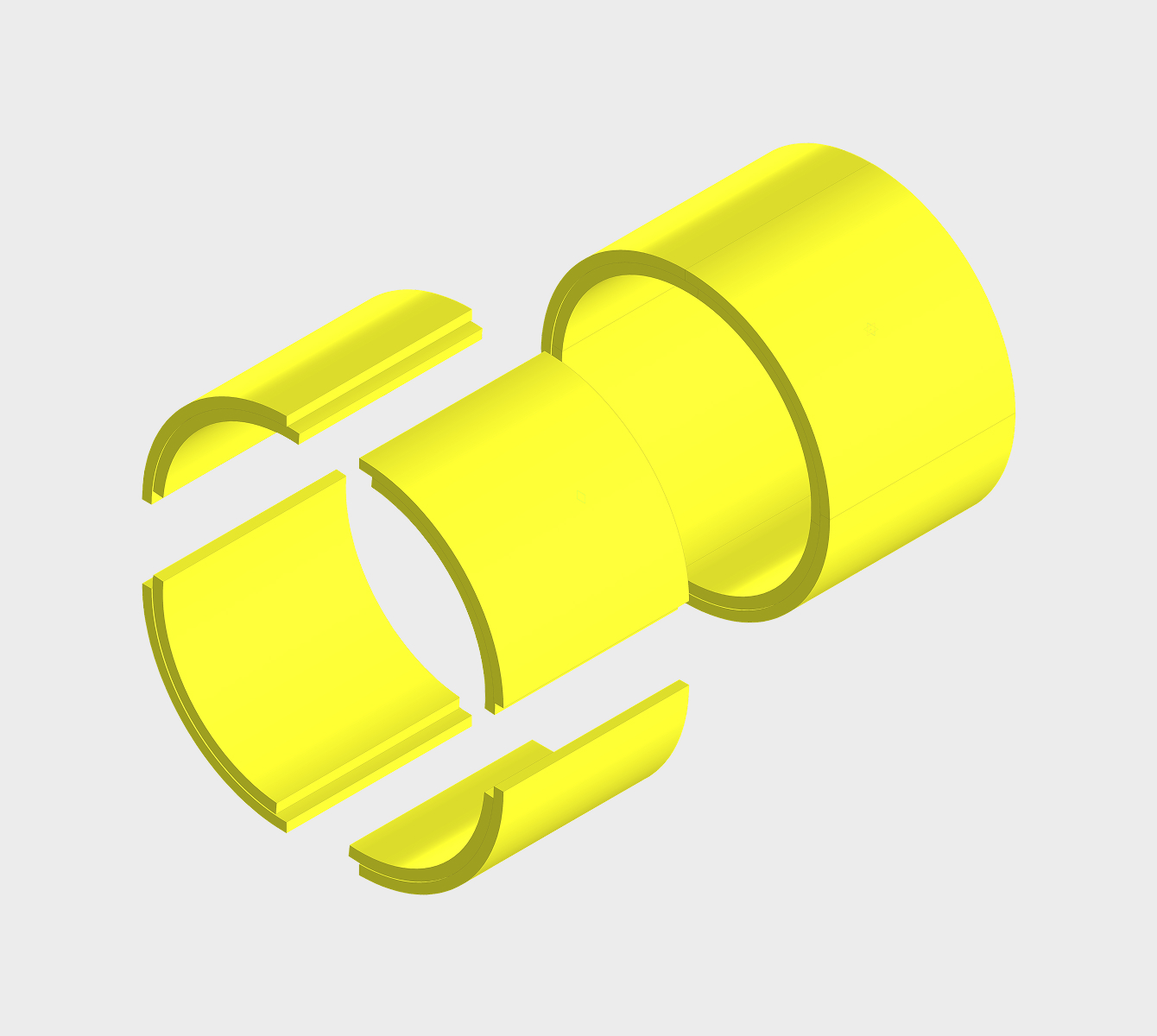

Для утепления наших резервуаров мы используем ППУ скорлупу из жёсткого пенополиуретана с закрытой ячейкой толщиной (135 мм - для транспортных цистерн и 150 мм для стационарных резервуаров), которую изготавливаем сами методом заливки смешанных компонентов пенополиуретана в специальные пресс-формы, используя заливочную установку.
Каждая ППУ скорлупа выдерживается в пресс-форме не менее 40 минут и только после этого монтируется на сосуд.
Скорлупы последовательно собираются в замок вокруг сосуда, повторяя его конфигурацию, стягиваются пластиковой лентой, стыки пропениваются, после чего вся поверхность дополнительно закрывается слоем пенофола с фольгированным покрытием толщиной 5 мм.
Наша технология позволяет добиться улучшения следующих показателей:
- низкая теплопроводность
- максимальная герметичность
- доведение гигроскопичности до минимальных значений за счет плотной структуры термоизоляционного слоя и правильной стыковки его элементов
- улучшенное прилегание кожуха к поверхности изоляционного слоя
- минимизация затрат в случае ремонта оборудования. Скорлупы легко разбираются и собираются, в отличие от технологии прямого напыления слоя ППУ на поверхность сосуда, как делают другие производители
Кожух резервуара
Предлагаем два вида материала кожуха цистерны на выбор заказчика. Возможны и другие варианты по специальному запросу.
Материалы кожуха
Оцинкованная сталь с полимерным покрытием белого цвета (RAL 9003) – стандарт углекислотных резервуаров
Шлифованная нержавеющая сталь — для большей долговечности
Сигнальные и декоративные элементы
-

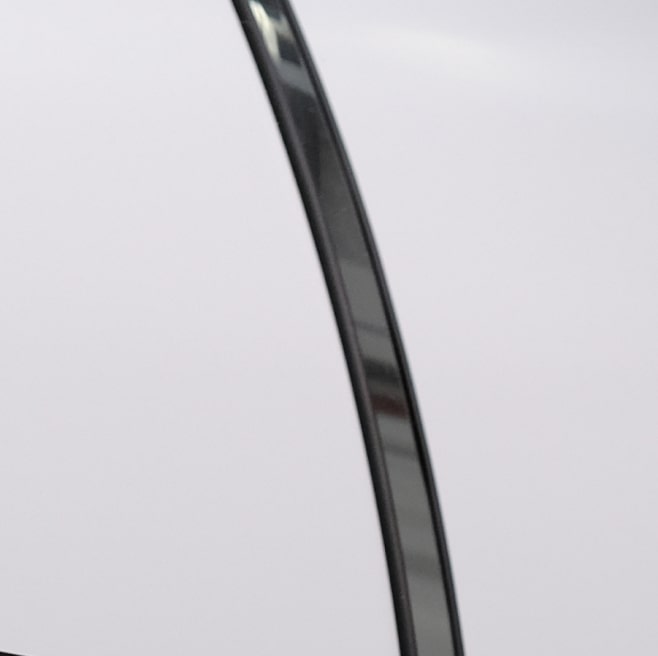

Стыки металлических листов кожуха закрыты специальным резиновым уплотнителем с штрипсом из нержавеющей стали -

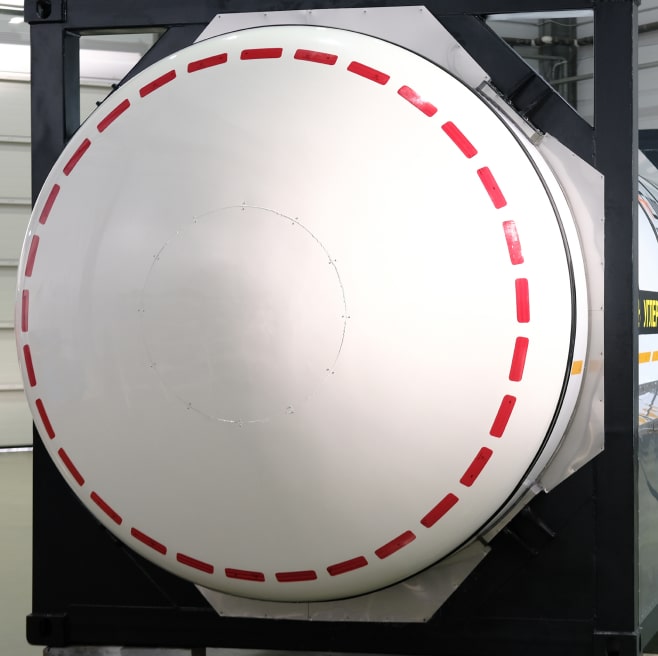

Торцевые части цистерны закрыты стеклопластиковыми декоративными донышками -

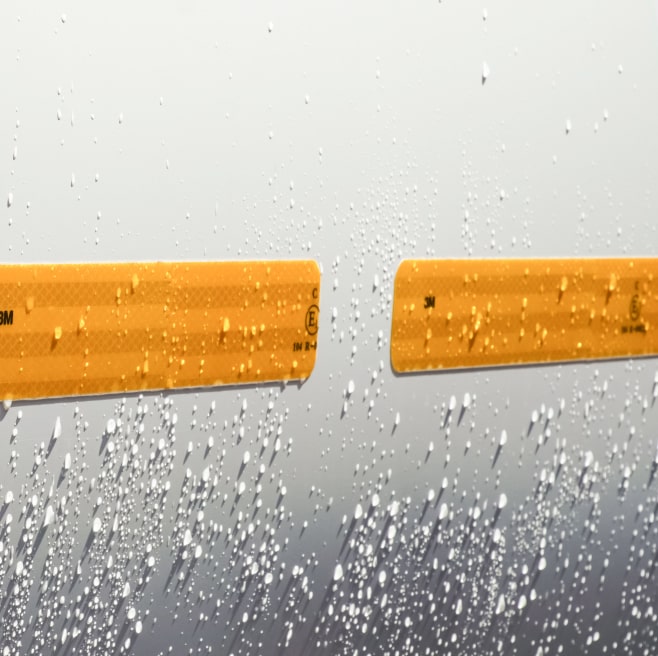

Светоотражающая сигнальная лента желтого цвета располагается с правой и левой стороны вдоль всей длины цистерны -

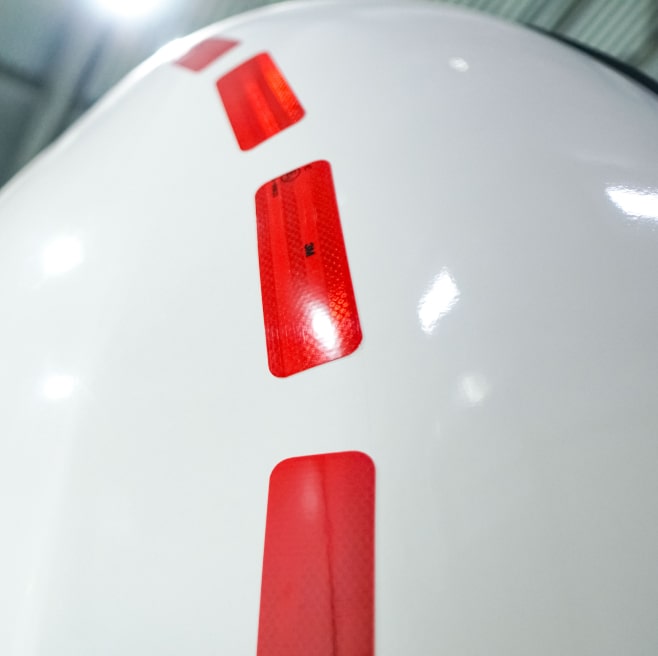

Светоотражающая сигнальная лента красного цвета располагается по периметру заднего декоративного днища -

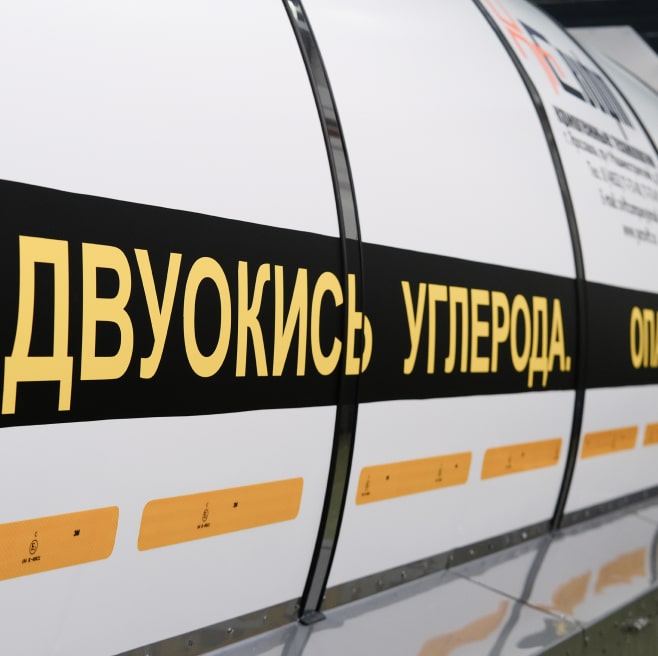

Черная полоса с желтой предупреждающей надписью с обеих сторон цистерны «ДВУОКИСЬ УГЛЕРОДА. ОПАСНО. СЖИЖЕННЫЙ ГАЗ.»
По вашему запросу на кожух цистерны может быть нанесён ваш фирменный знак и другая рекламная информация.

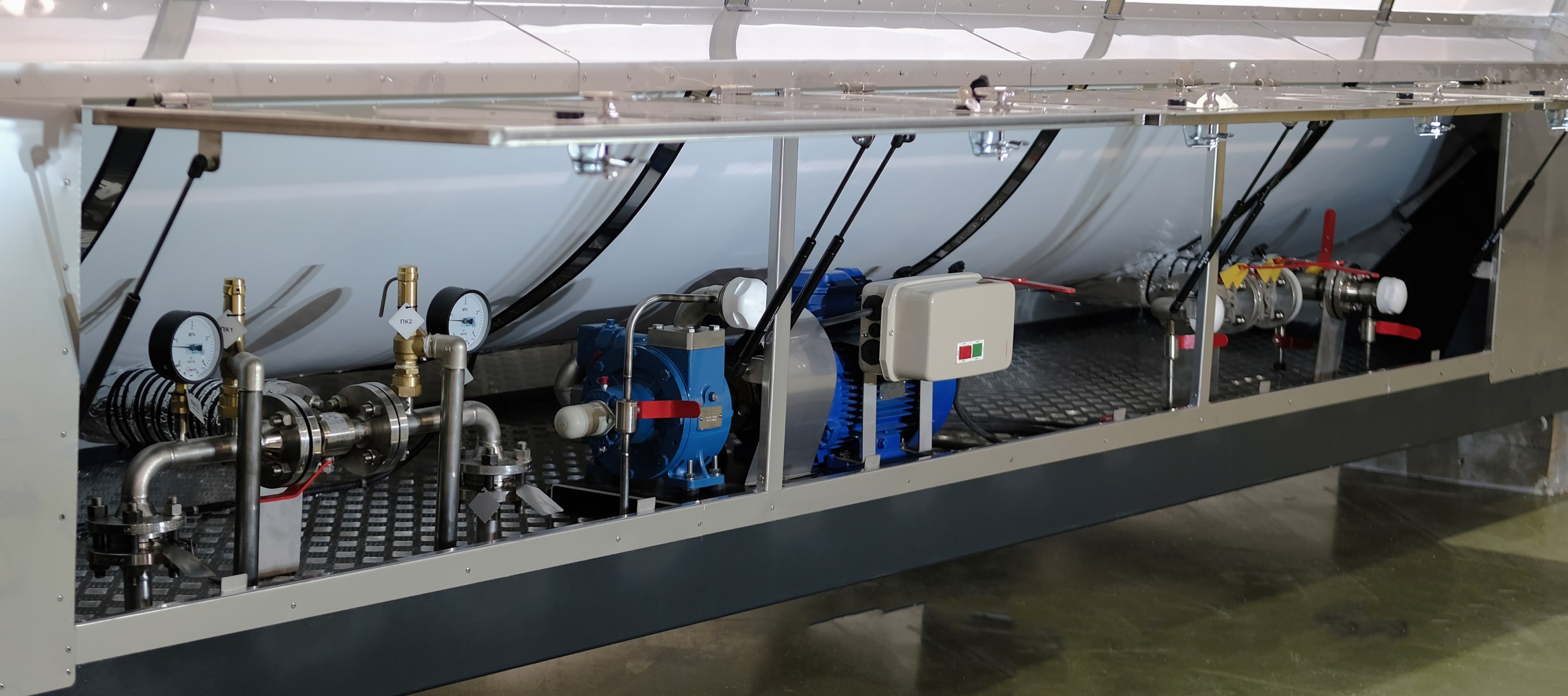

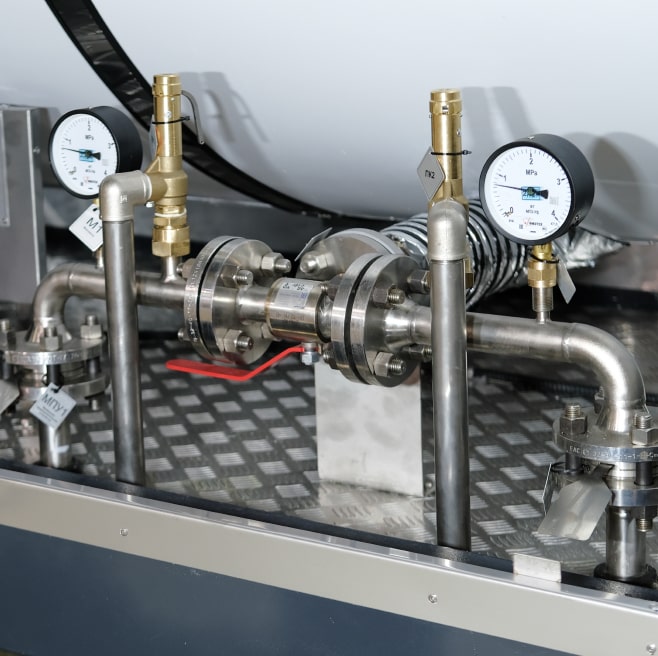

Арматурный шкаф и технологическое оснащение резервуара
Арматурный шкаф – один из важных элементов резервуара, оснащенный специальными технологическими устройствами, с которыми чаще всего взаимодействует сотрудник при наполнении и сливе продукта. Мы продумали здесь все до мелочей, чтобы он был максимально удобным и безопасным в эксплуатации.
Особенности исполнения
-
Каркас, обшивка, элементы трубопроводов и арматура выполнены из нержавеющей стали -

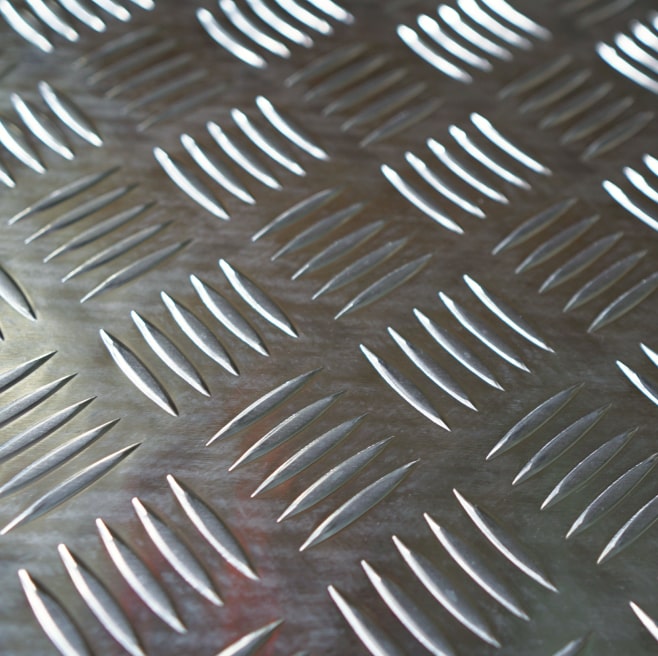

Пол шкафа застелен листовым алюминием -

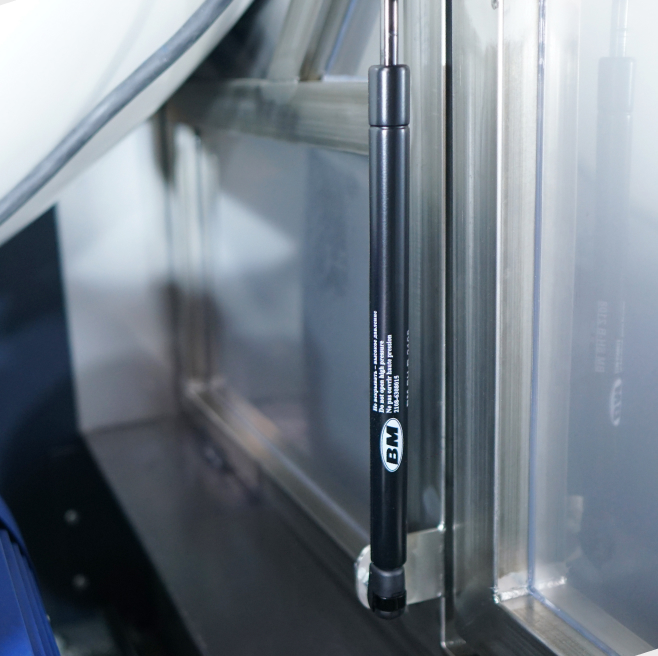

Дверцы оборудованы газлифтами, обеспечивающими плавное открытие -

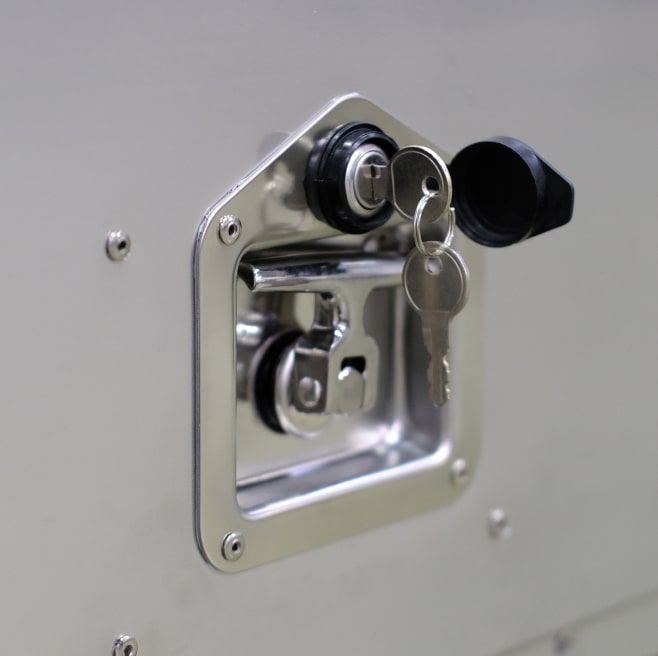

Все дверцы шкафа закрываются на ключ, исключая возможность проникновения внутрь третьих лиц -

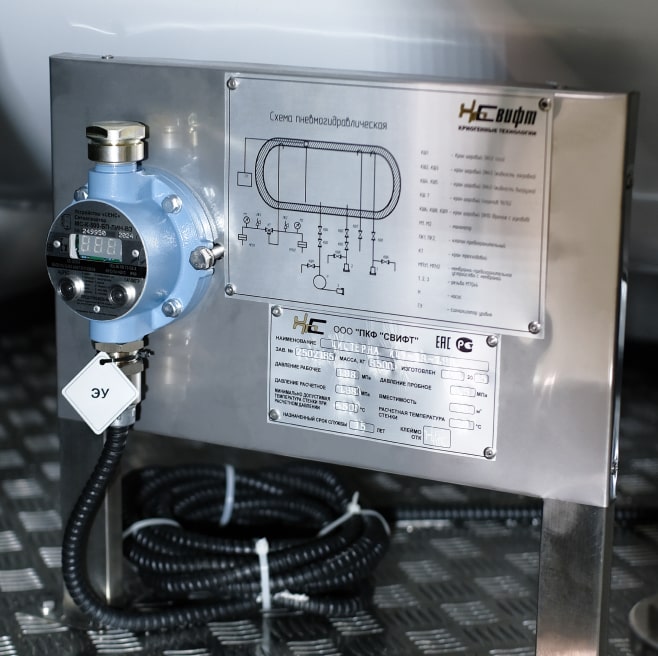

Цистерна оборудована всей необходимой арматурой для безопасной и удобной эксплуатации -

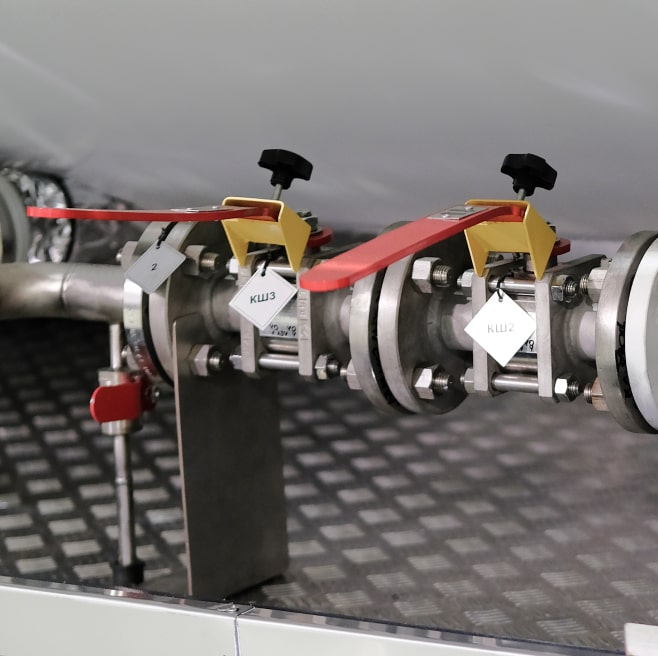

Краны наполнения и опорожнения резервуара оборудованы специальными устройствами, предотвращающими их случайное открытие
Насосное оборудование

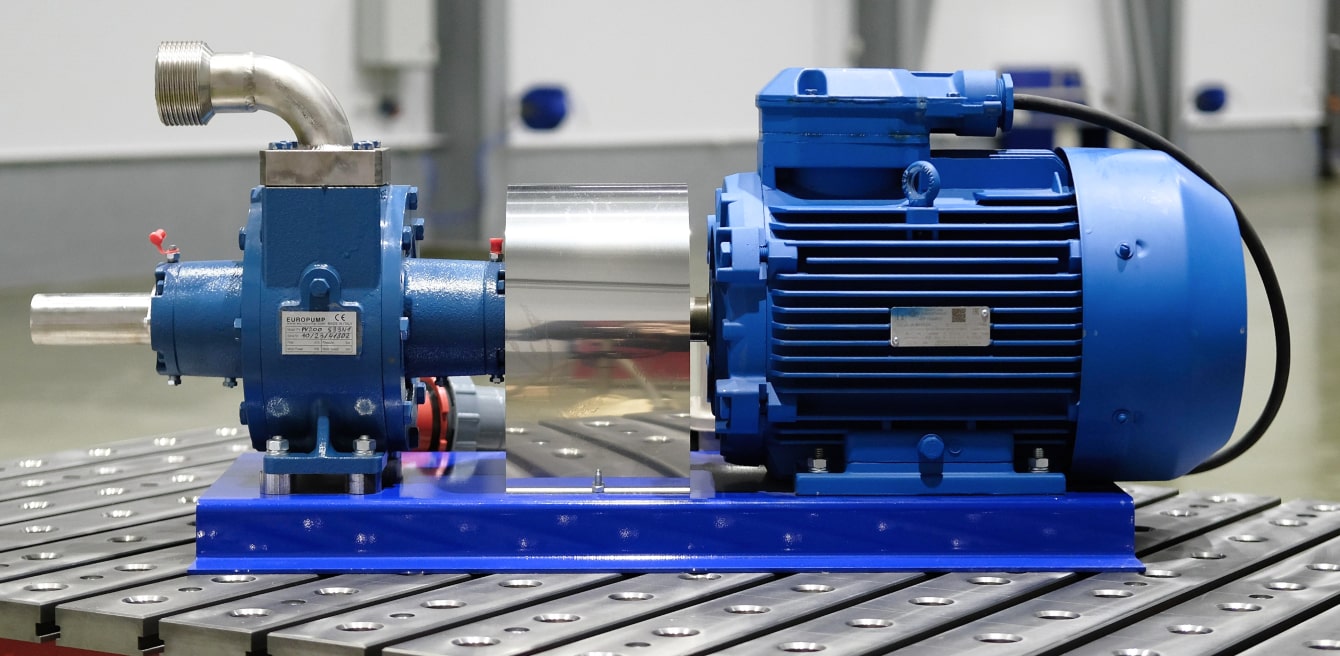

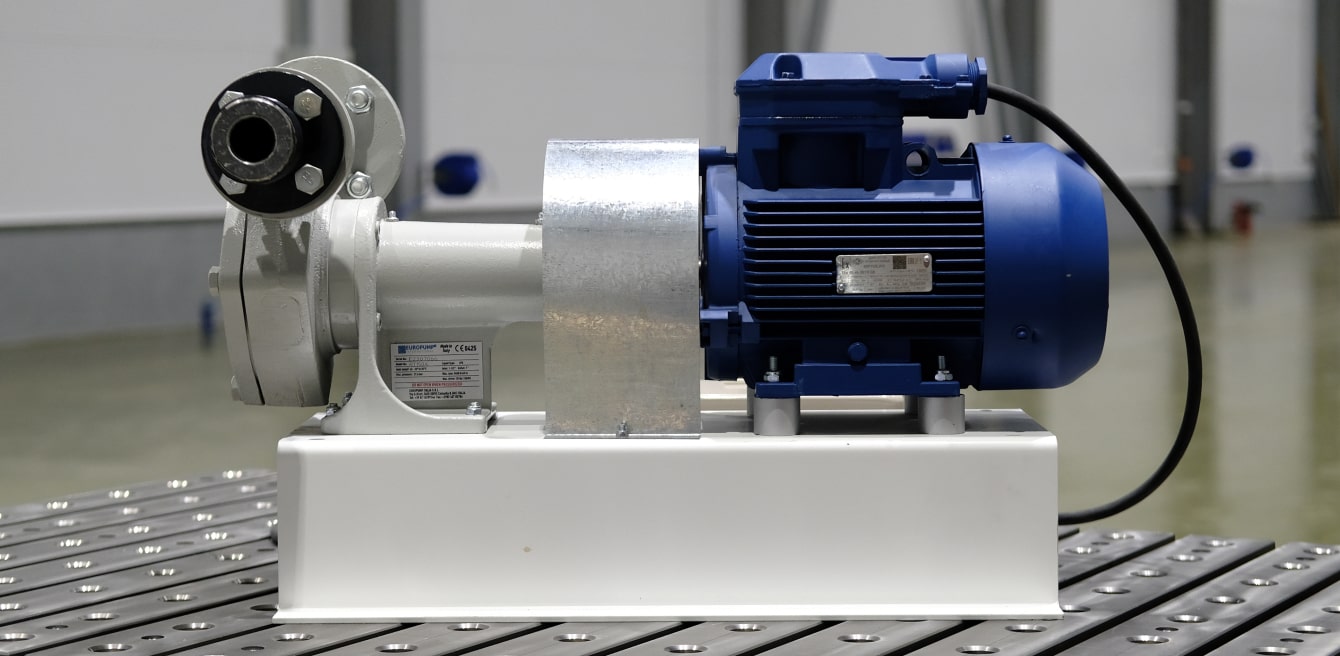

В контейнере-цистерне предусмотрена отдельная линия для подключения насосного агрегата. По вашему запросу мы можем установить насос для перелива жидкой двуокиси углерода двух типов:
-
Турбинный (вихревой) насос
150 литров / в мин. -
Шиберный насос
200 литров / в мин.
Варианты исполнения
| Наименование | КЦУ-18 | КЦУ-22 |
|---|---|---|
| Номинальный объем, м3 | 18 | 22 |
| Вместимость, кг (96%) | 17280 | 21120 |
| Рабочее давление, МПа | 1,98 | 1,98 |
| Масса резервуара, кг, не более | 6500 | 6990 |
| Длинна, мм | 7700 | 8100 |
| Ширина, мм | 2438 | 2438 |
| Высота, мм | 2591 | 2591 |
