Резервуары

Основное

- от 1 до 50 м³

  объём

Резервуары хранения жидкой двуокиси углерода.

Установка длительного хранения, в состав которой входит Резервуар типа РХДУ в комплекте с Устройством поддержания давления (УПДУ), обеспечивает хранение жидкой низкотемпературной двуокиси углерода с неограниченным сроком. Установка является накопителем, с которого осуществляется выдача жидкой и газообразной двуокиси углерода в технологические линии.

Гарантируем индивидуальный подход под заявленную задачу клиента.

Состав резервуара

Внутренний сосуд
Вертикальное и горизонтальное исполнение
Термическая изоляция
Кожух резервуара
Оснащение резервуара и система безопасности
Холодильный агрегат

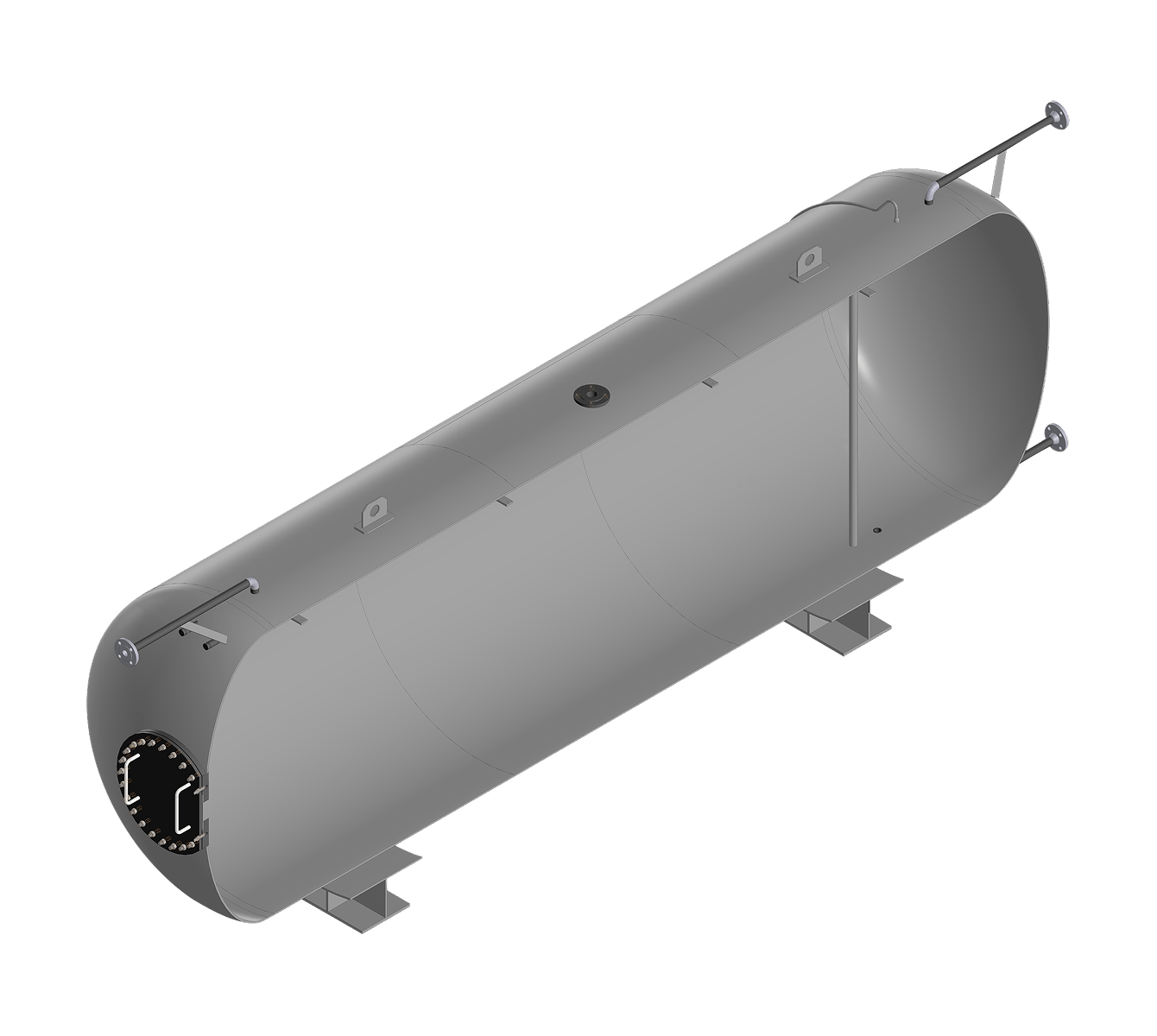

Внутренний сосуд

Сосуд и все его составные части выполнены из низколегированной стали марки 09Г2С.

Люк Ду 450 мм расположен на переднем днище по центру
На внешнюю поверхность сосуда наносится антикоррозийный слой грунт-эмали

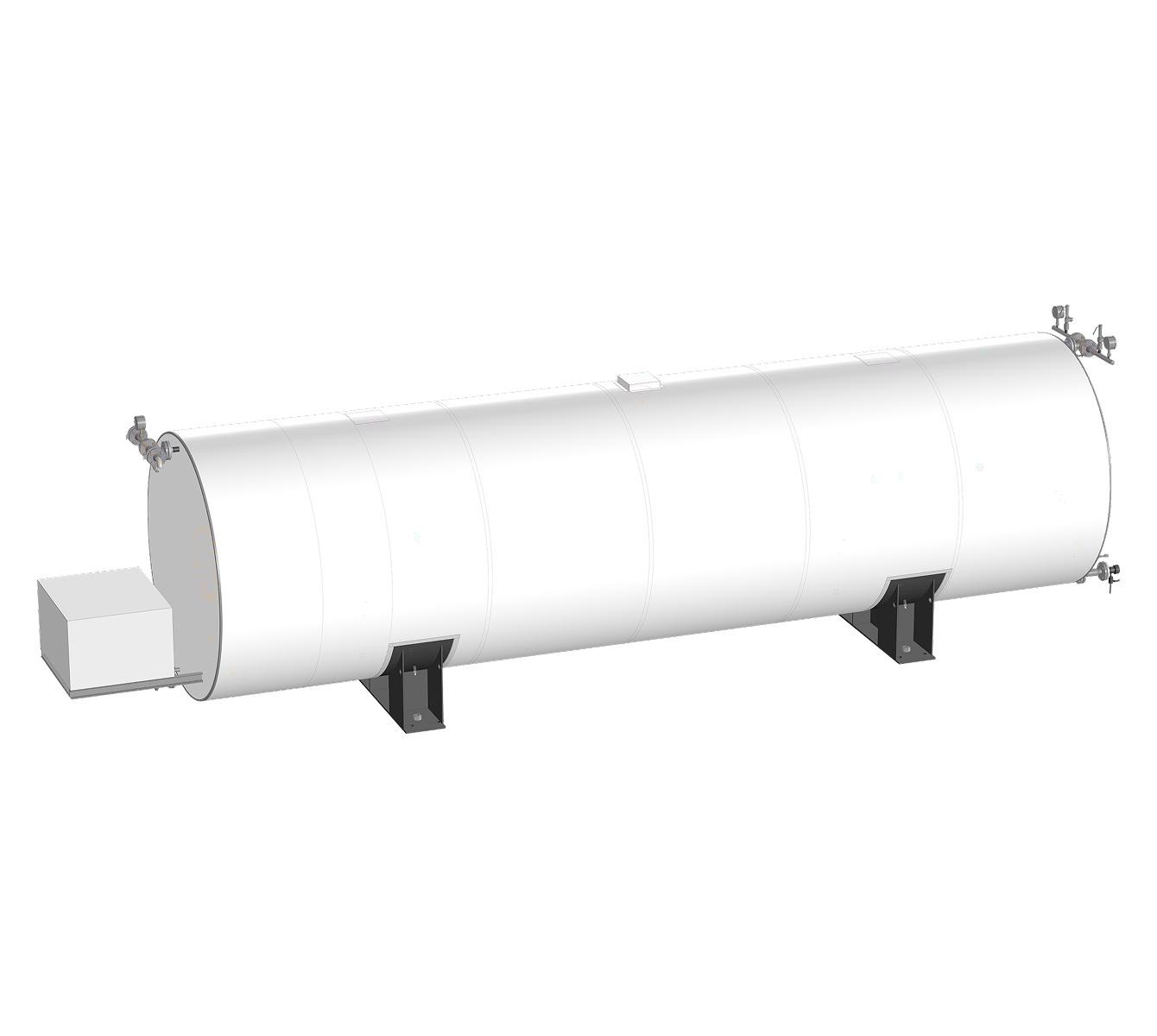

Предлагаем два варианта исполнения: горизонтальное и вертикальное.

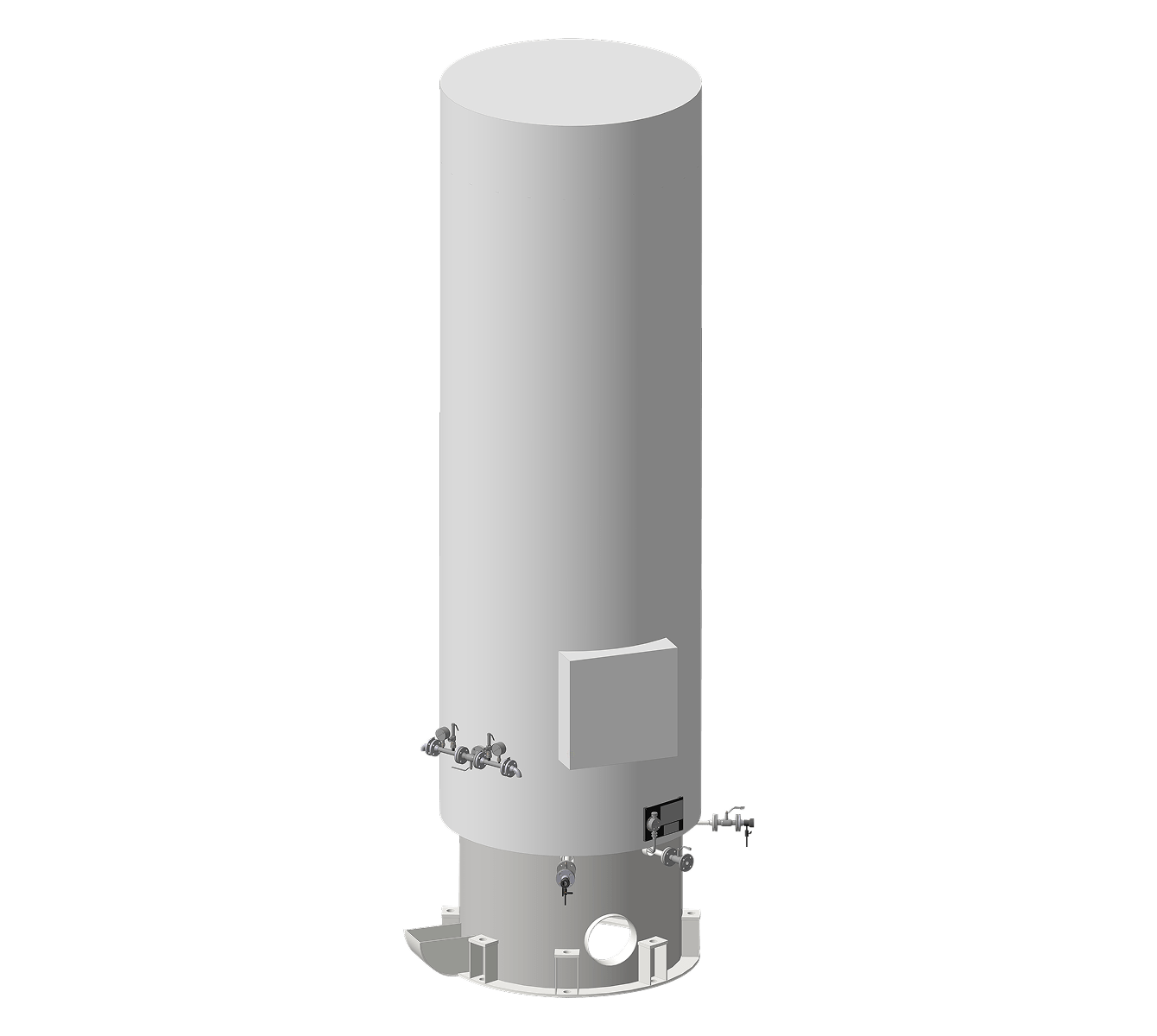

Вертикальное и горизонтальное исполнение

Разработаем и изготовим резервуар под необходимые параметры Заказчика, учитывая

Индивидуальный допустимый размер
Необходимость более высокого допустимого рабочего давления
Возможность установки дополнительных выходов жидкостных и газовых трубопроводов
Возможность установки цеппелиновых декоративных донышек

видео

Термическая изоляция

Увеличить продолжительность сохранения продукта в сосуде – основная задача, которая стояла перед нами при выборе способа утепления сосуда.

Мы разработали и запатентовали собственную технологию.

Для утепления наших резервуаров мы используем ППУ скорлупу из жёсткого пенополиуретана с закрытой ячейкой толщиной 150 мм для стационарных резервуаров, которую изготавливаем сами методом заливки смешанных компонентов пенополиуретана в специальные пресс-формы, используя заливочную установку.

Каждая ППУ скорлупа выдерживается в пресс-форме не менее 40 минут и только после этого монтируется на сосуд.

Скорлупы последовательно собираются в замок вокруг сосуда, повторяя его конфигурацию, стягиваются пластиковой лентой, стыки пропениваются, после чего вся поверхность дополнительно закрывается слоем пенофола с фольгированным покрытием толщиной 5 мм.

Наша технология позволяет добиться улучшения следующих показателей:

низкая теплопроводность
максимальная герметичность
доведение гигроскопичности до минимальных значений за счет плотной структуры термоизоляционного слоя и правильной стыковки его элементов
улучшенное прилегание кожуха к поверхности изоляционного слоя
минимизация затрат в случае ремонта оборудования. Скорлупы легко разбираются и собираются, в отличие от технологии прямого напыления слоя ППУ на поверхность сосуда, как делают другие производители

Кожух резервуара

Предлагаем два вида материала кожуха резервуара на выбор заказчика. Возможны и другие варианты по специальному запросу.

Материалы кожуха

Оцинкованная сталь с полимерным покрытием белого цвета (RAL 9003) – стандарт углекислотных резервуаров

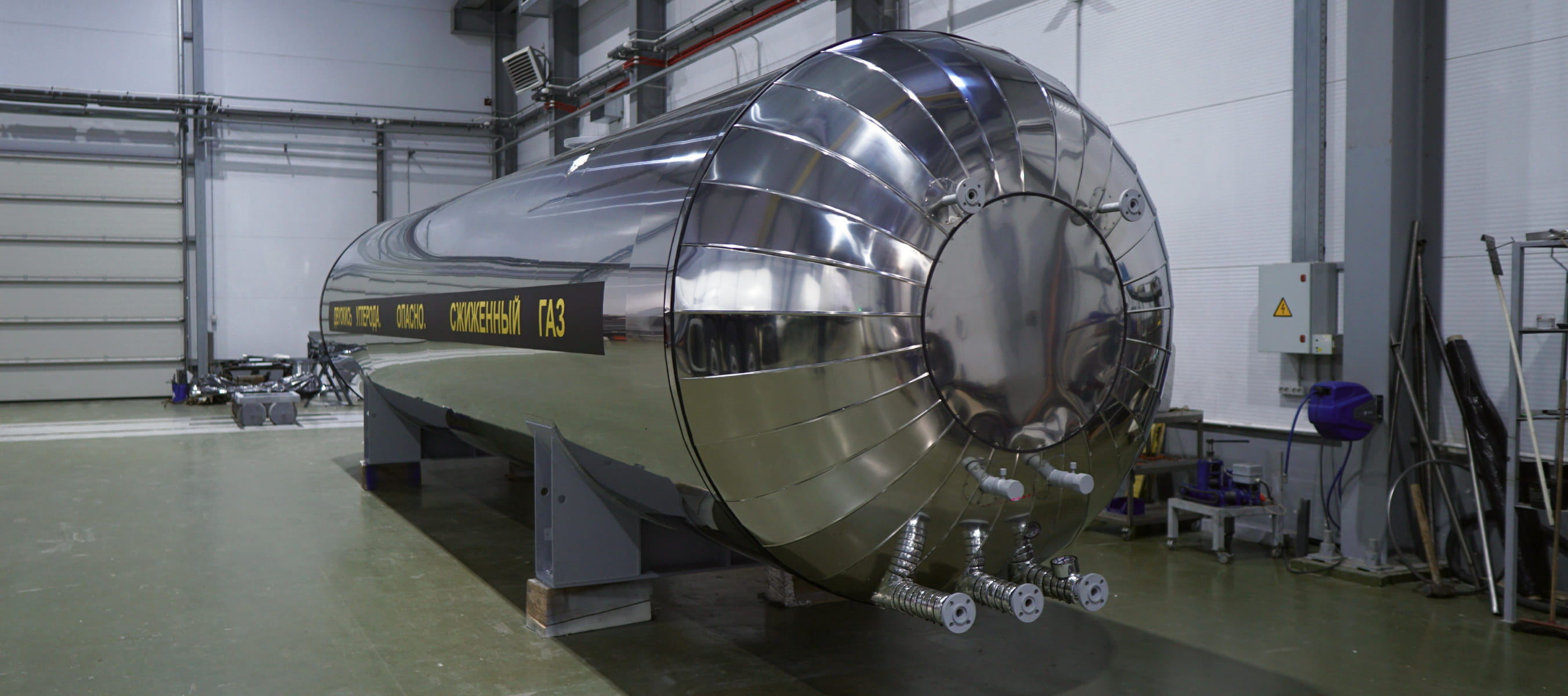

Шлифованная нержавеющая сталь — для большей долговечности

Дополнительный элемент кожуха

В качестве улучшения внешнего вида резервуара предлагаем установить цеппелиновые донышки на торцы резервуара

Сигнальные и декоративные элементы

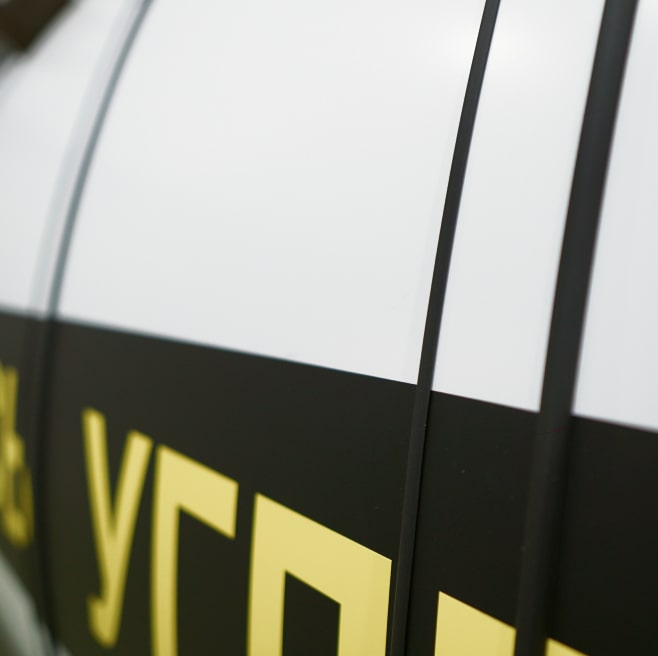

Стыки металлических листов кожуха можем закрыть специальным резиновым уплотнителем с металлическим штрипсом внутри. Это позволяет добиться лучшей герметичности и эстетичности вида резервуара.

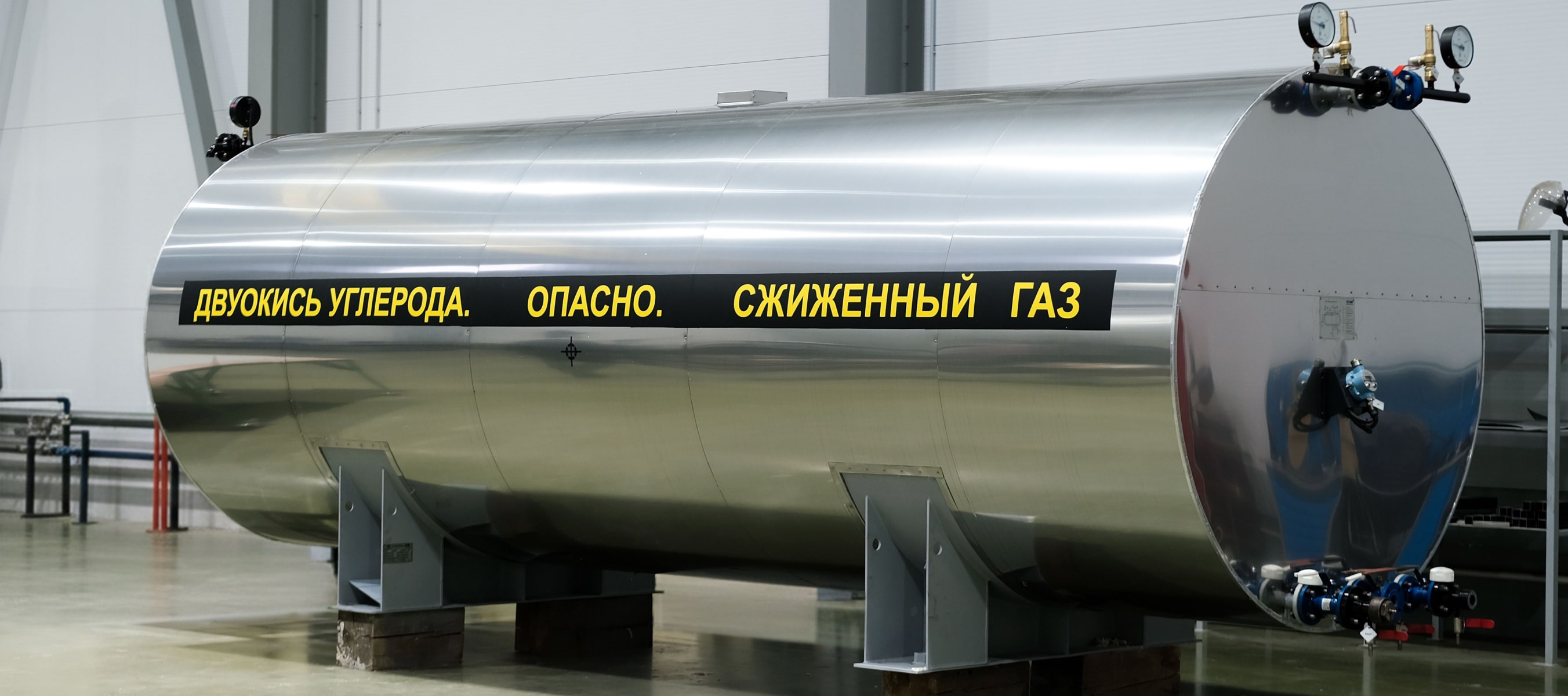

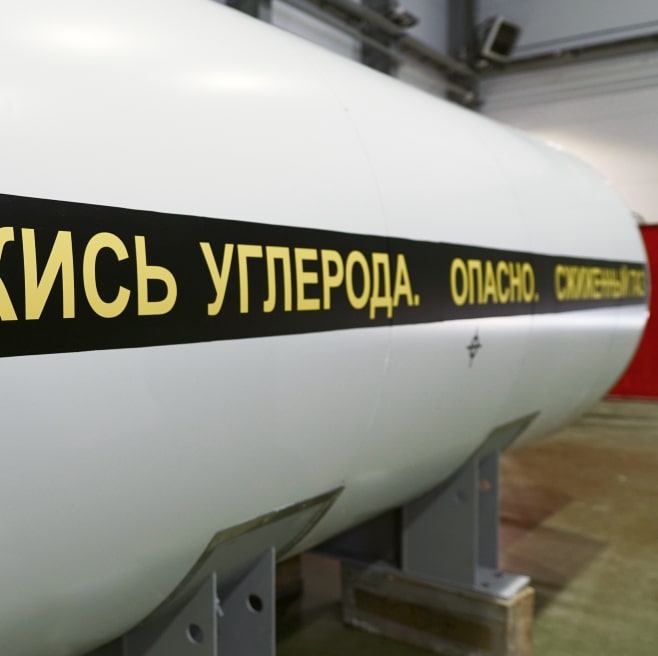

Чёрная полоса с жёлтой предупреждающей надписью с обеих сторон резервуара «ДВУОКИСЬ УГЛЕРОДА. ОПАСНО. СЖИЖЕННЫЙ ГАЗ.»
Обозначения мест строповки на резервуаре
Обозначение центра массы на резервуаре

По вашему запросу на кожух цистерны может быть нанесён ваш фирменный знак и другая рекламная информация.

Оснащение резервуара

Системы безопасности

Вся запорная и переключающая арматура выполнена из низколегированной стали марки 09Г2С. По желанию заказчика может быть установлена арматура из нержавеющей стали.

Особенности исполнения

Для измерения уровня, объема и массы жидкой двуокиси углерода используется электронный уровнемер

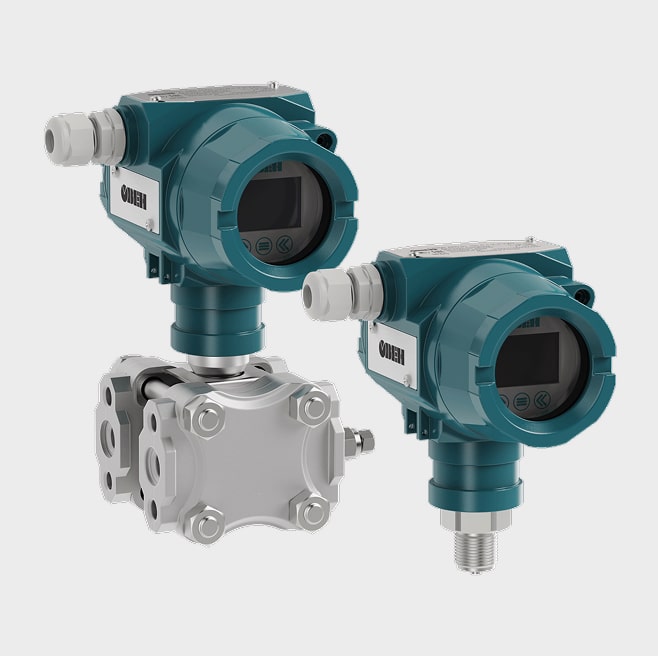

Для измерения уровня продукта в вертикальных резервуарах устанавливается дифманометр

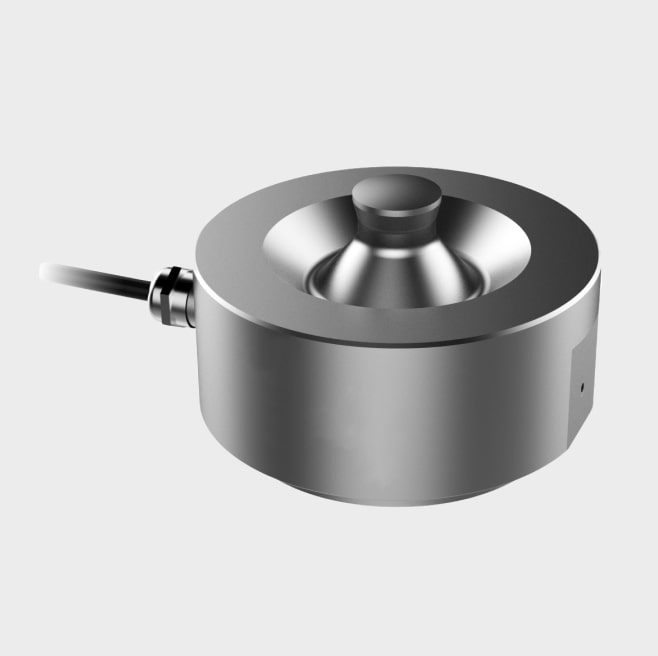

Дополнительно резервуар может быть оснащен электронной весоизмерительной системой. Данное устройство определяет остаток продукта в емкости с точностью до 10 кг и выводит показания на специальное табло

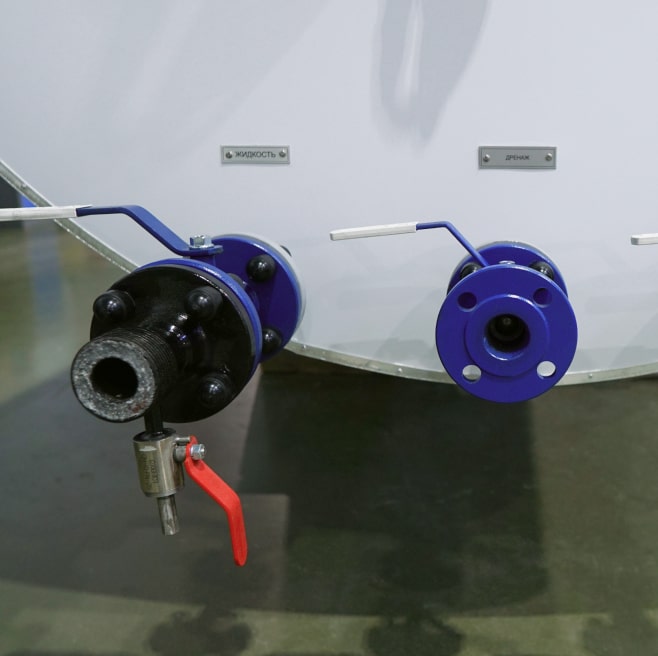

Наполнение и опорожнение резервуара осуществляется через шаровые краны. Для подключения сливных рукавов используются штуцера с резьбой М70×4

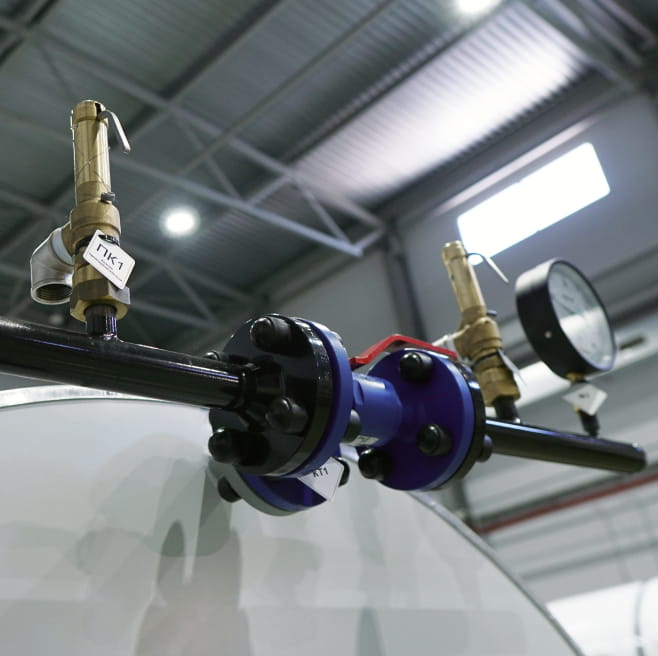

Два предохранительных клапана смонтированы на трехходовом кране

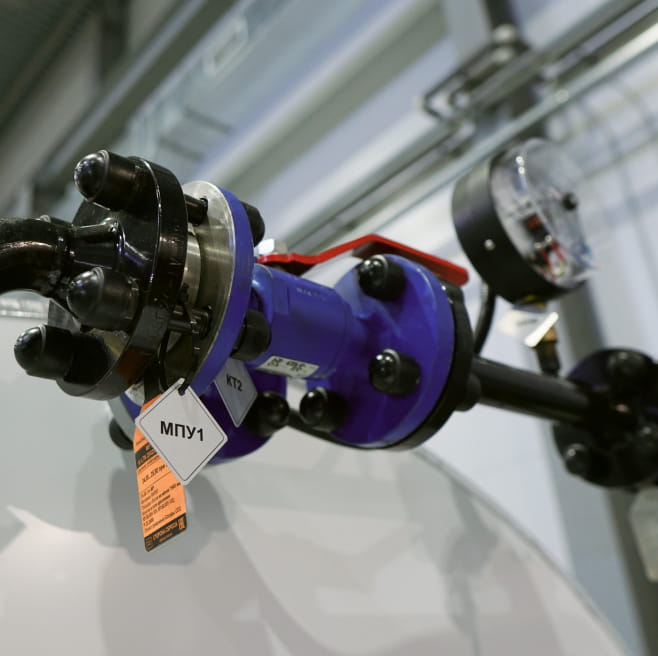

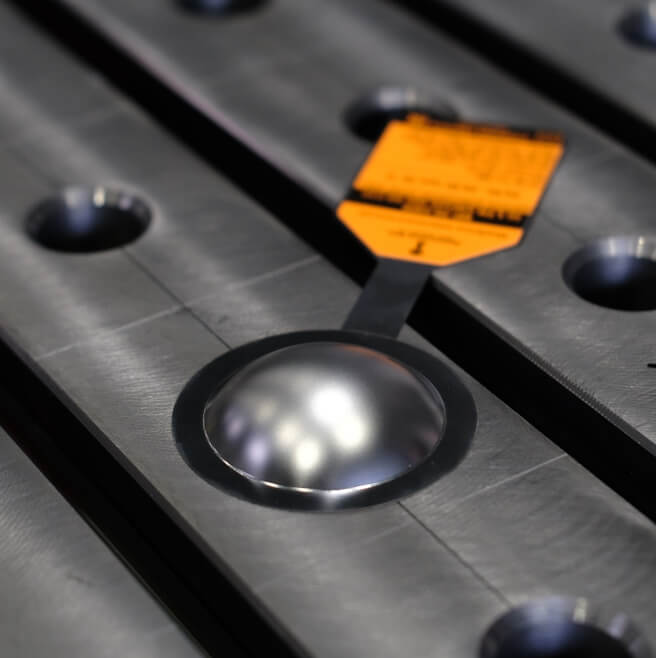

Две предохранительные мембраны, смонтированные на трехходовом кране
Трехходовый кран устанавливается на узлы с предохранительными устройствами для того, чтобы провести замену, ремонт или проверку предохранительных устройств, не опорожняя резервуар и не останавливая производственный процесс

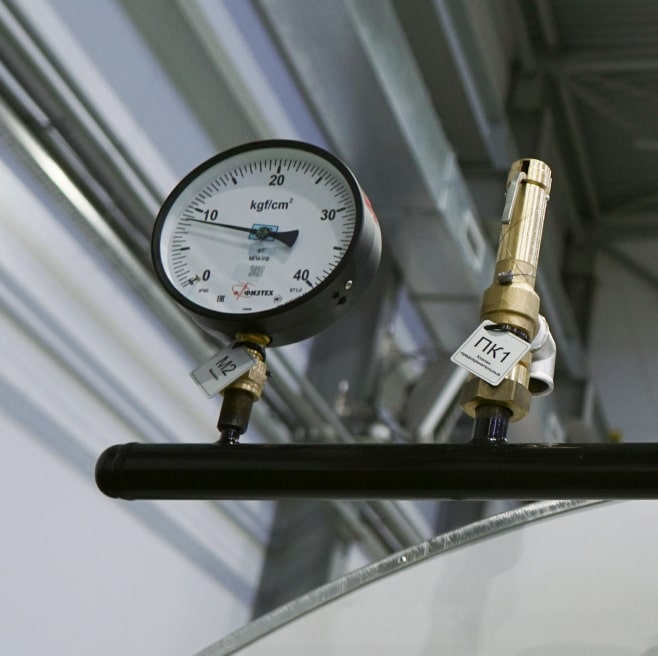

Для измерения давления резервуар оснащен двумя манометрами

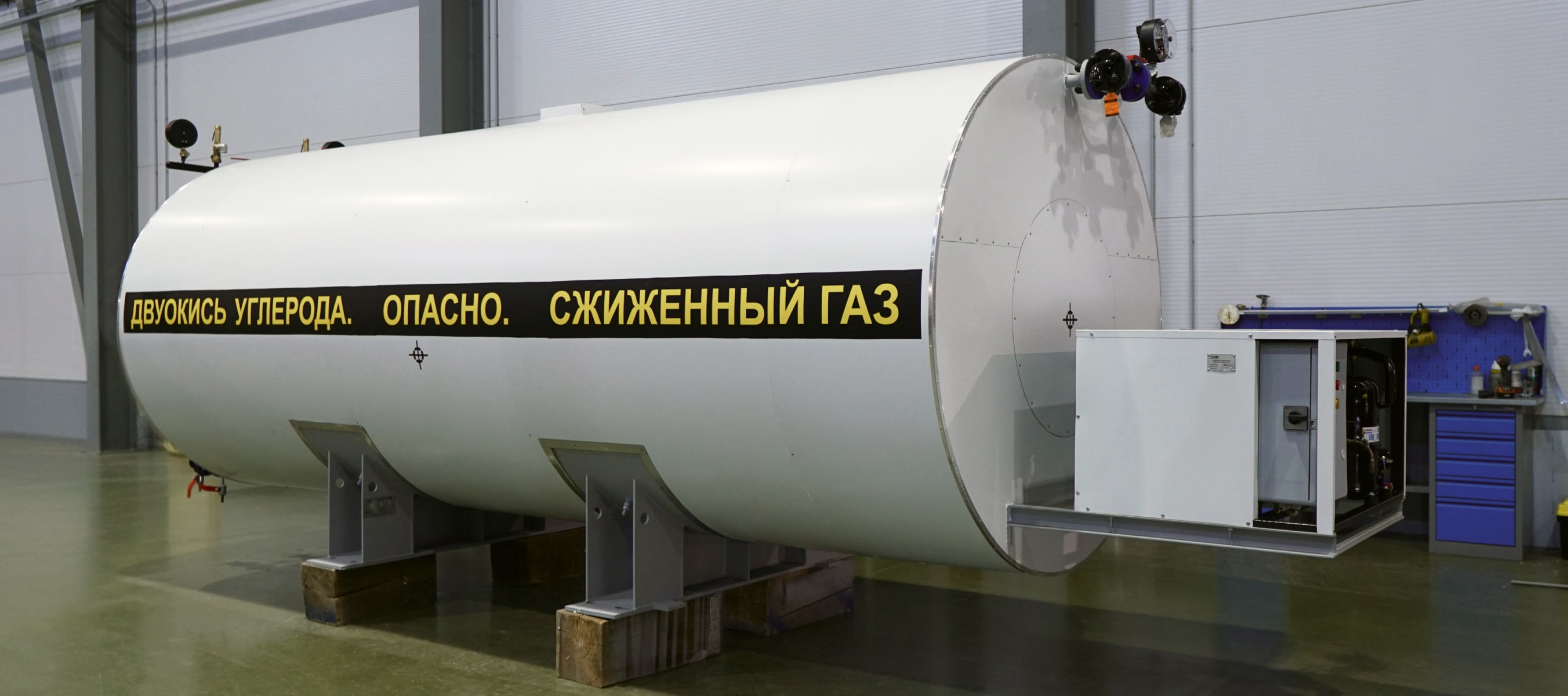

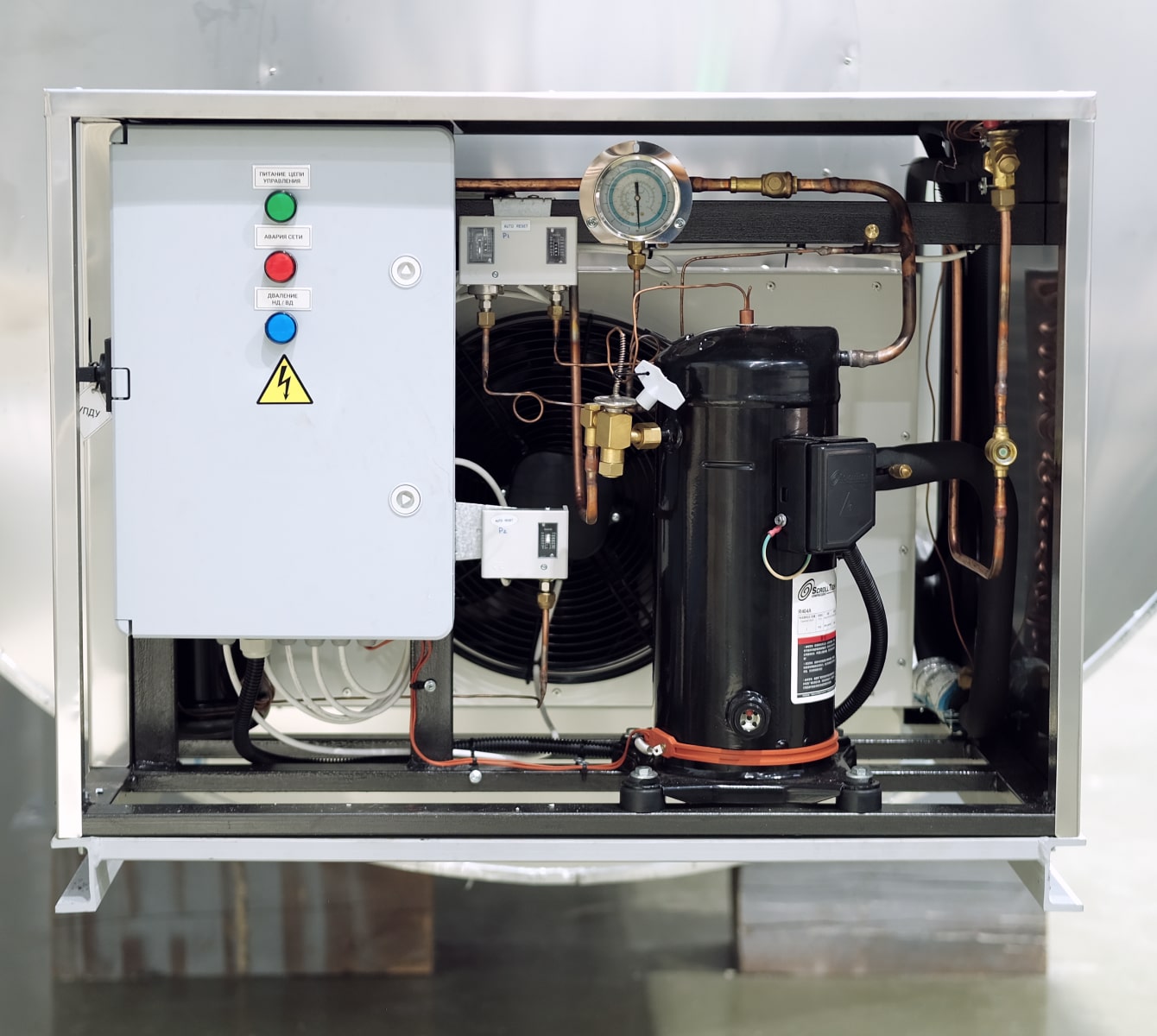

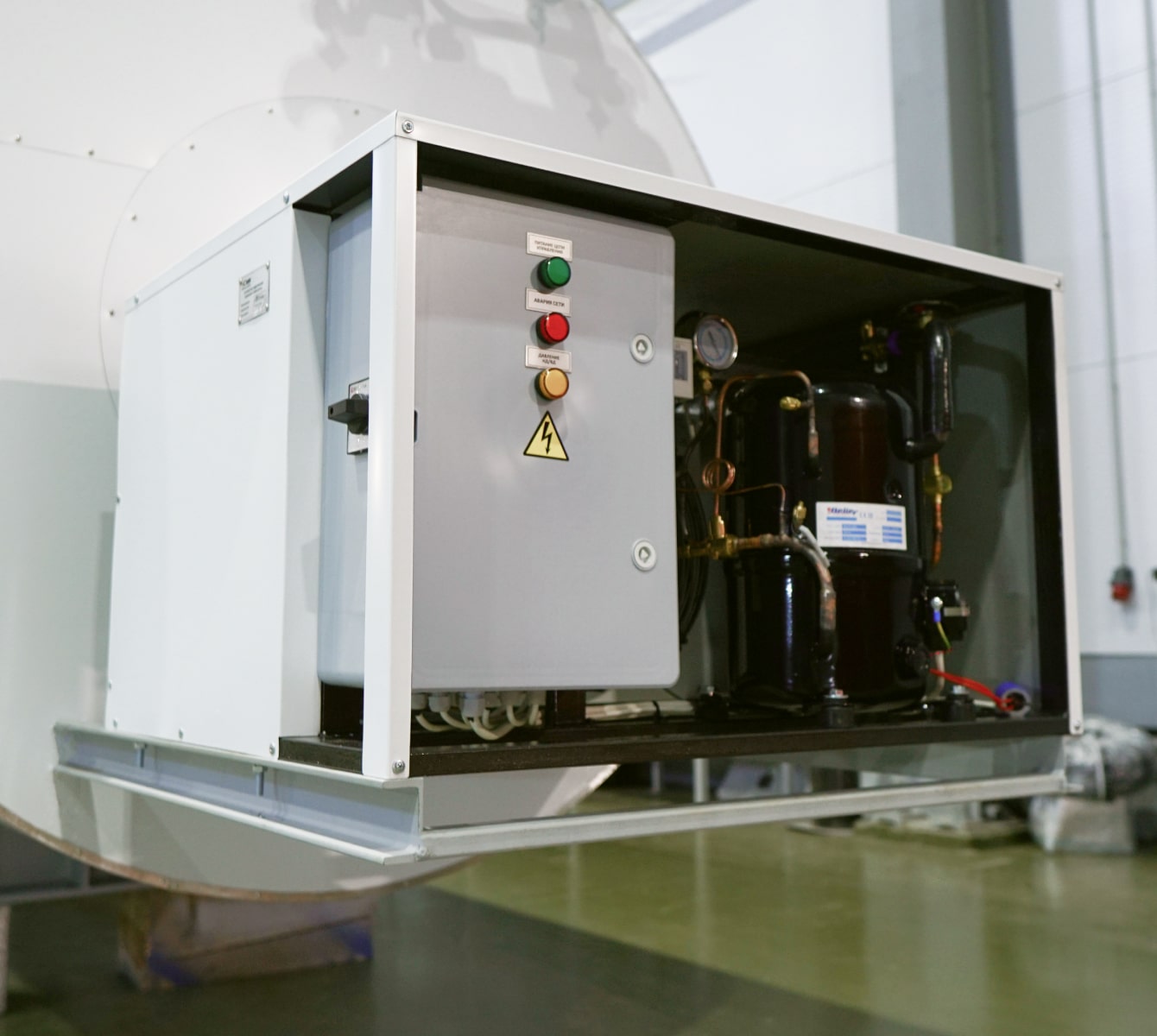

Холодильный агрегат

Резервуар может быть оснащен устройством поддержания давления (холодильным агрегатом), чтобы обеспечить неограниченный срок хранения жидкой двуокиси углерода.

Агрегат работает полностью в автоматическом режиме и поддерживает давление в резервуаре на установленном оператором уровне.

Устройство монтируется на специальном кронштейне в задней торцевой части резервуара и подключается к его внутреннему теплообменнику.
