Уровнемер электронный
Назначение
Предназначен для измерения уровня жидкой двуокиси углерода в резервуарах для хранения (РХДУ) и транспортировки SVIFT TANK (ЦТУ, КЦУ).
В состав уровнемера входит:

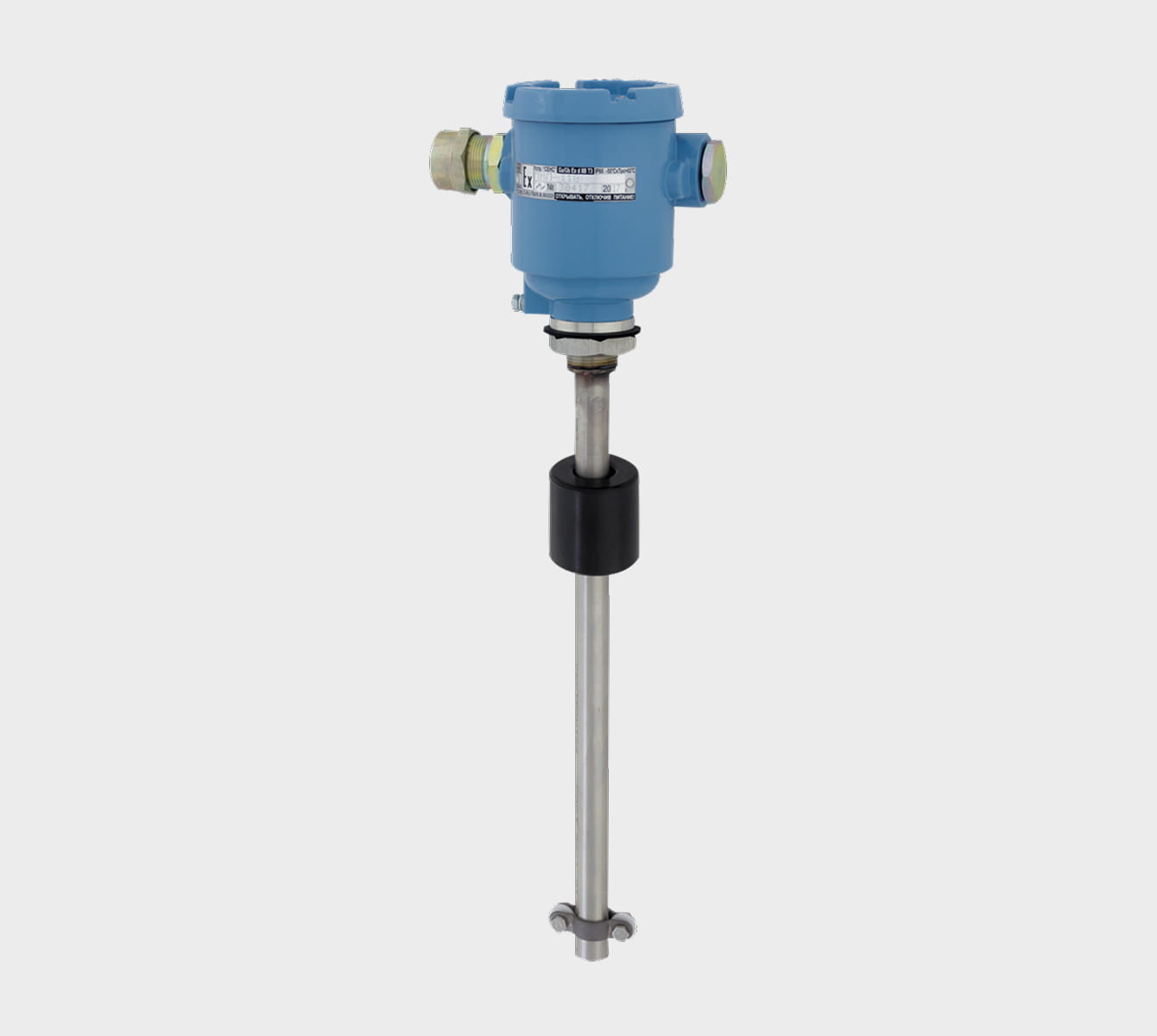

- Преобразователь магнитный поплавковый;

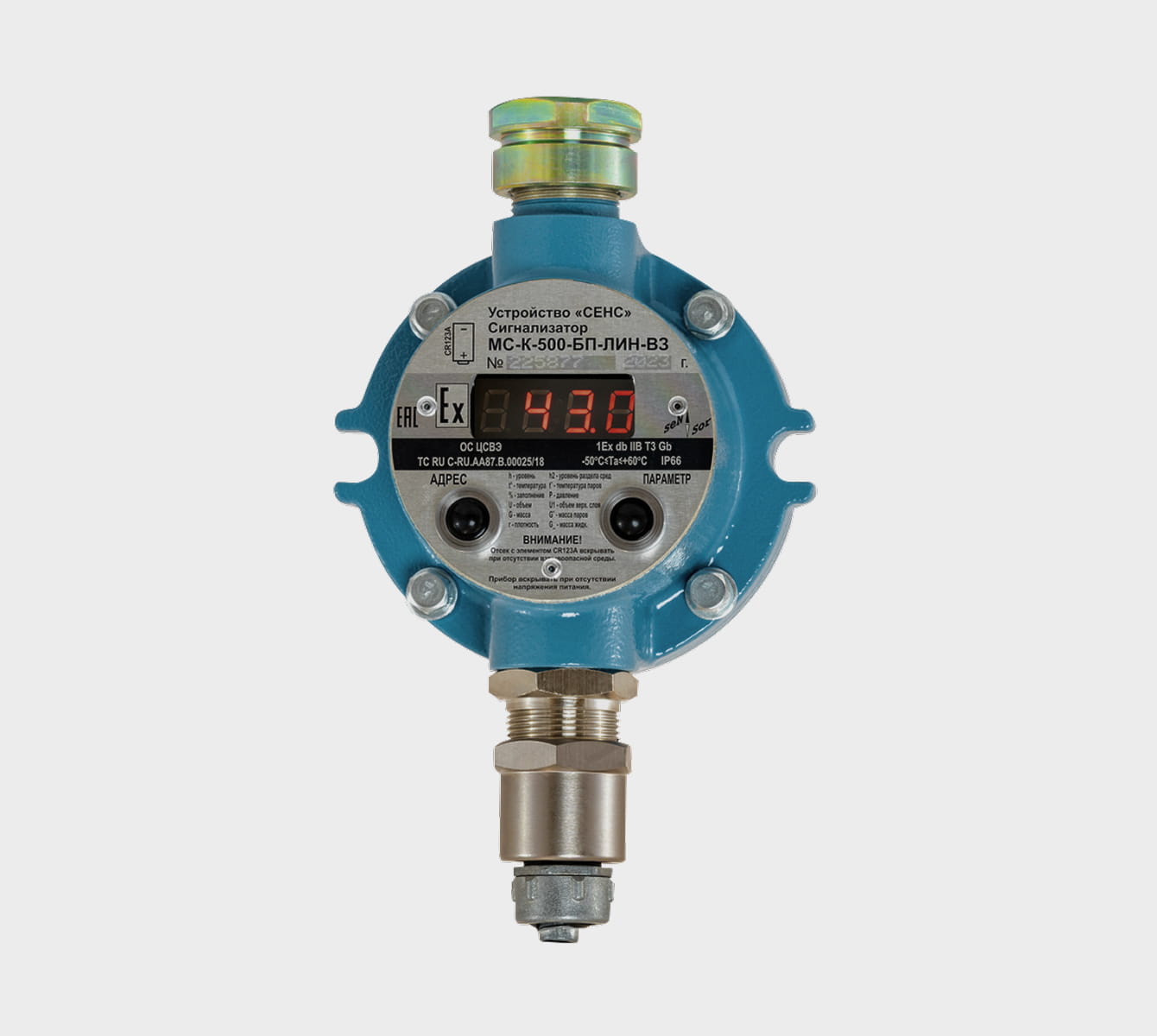

- Сигнализатор уровня (показывающее устройство).
Измерение уровня жидкости основано на воздействии магнита, расположенного в поплавке, на магнитно-чувствительные контакты (герконы), находящиеся в направляющей: поплавок перемещается по направляющей вместе с изменяющимся уровнем жидкости и своими магнитами вызывает замыкание герконов.
Показания выводятся на сигнализатор, расположенный на торце стационарного резервуара или в арматурном шкафу транспортной цистерны.
Кроме измерений уровня и температуры преобразователь рассчитывает среднюю температуру среды, плотность, объём и массу.
Каждый уровнемер подбирается индивидуально к каждому типу и объему резервуара, исходя из диаметра его внутреннего сосуда.
| Технические характеристики | |
|---|---|
| Длина направляющей, мм | 100…6000 |
| Рабочее давление, МПа (кгс/см2) | 2,5 (25) |
| Диапазон измерений температуры, С° | -50…+100 |
| Предел допускаемой основной погрешности измерений уровня, мм | 5 |
| Материал изготовления корпуса преобразователя | алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашен порошковой краской |
| Материал изготовления направляющей | 12Х18Н10Т |
| Материал изготовления корпуса сигнализатора | алюминиевого сплава АК7ч, окрашен порошковой краской |
