Догреватель
Назначение
Догреватель электрический (ДЭ) предназначен для подогрева и поддержания заданной температуры газообразной двуокиси углерода при подаче ее в технологические линии потребителя.
Догреватель представляет собой устройство, позволяющее подогревать двуокись углерода (СО2) с температурой от минус 25…0°С до плюс 0…30°С и автоматически поддерживать температуру газа на выходе.
Догреватель состоит из следующих частей:

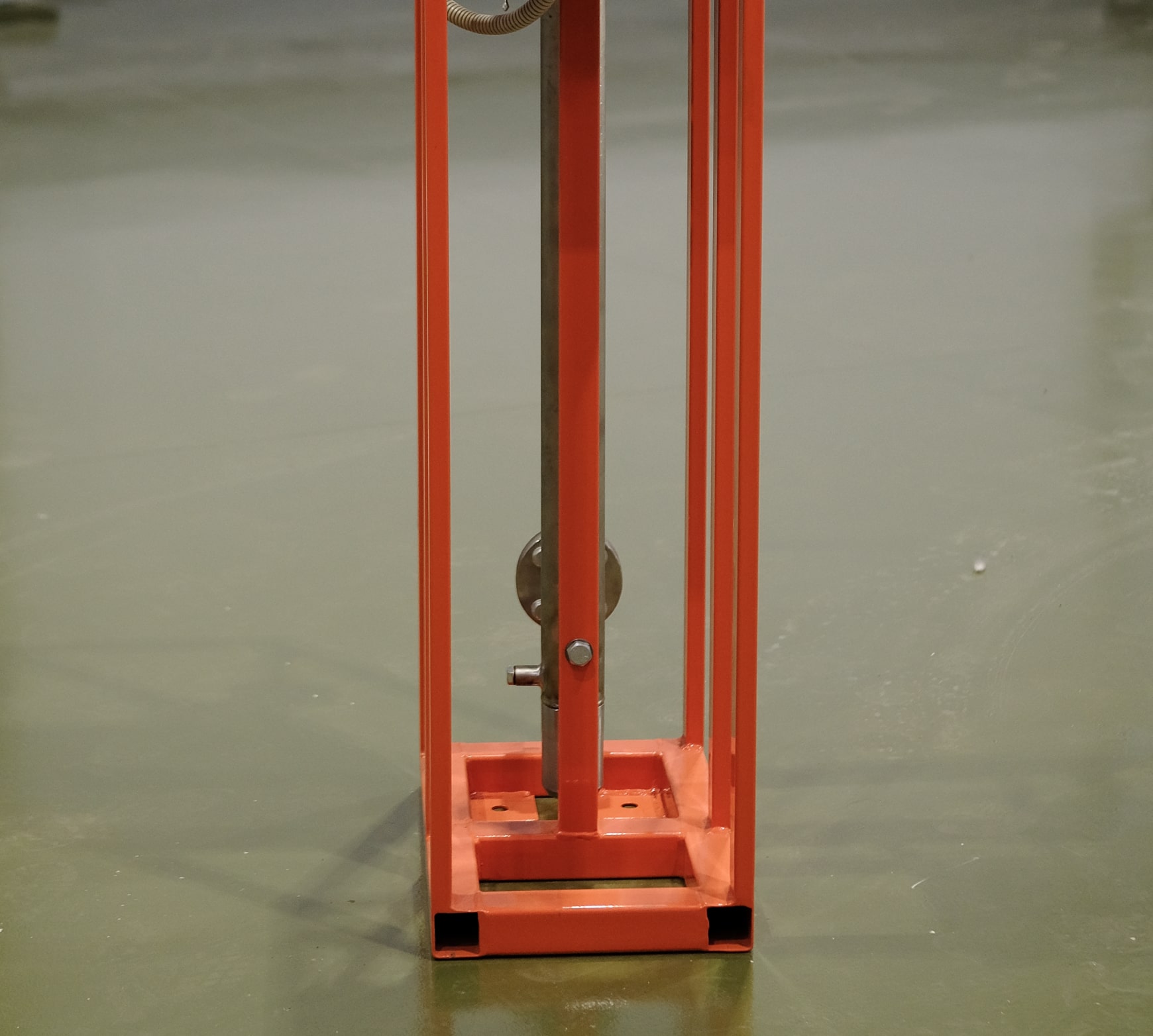

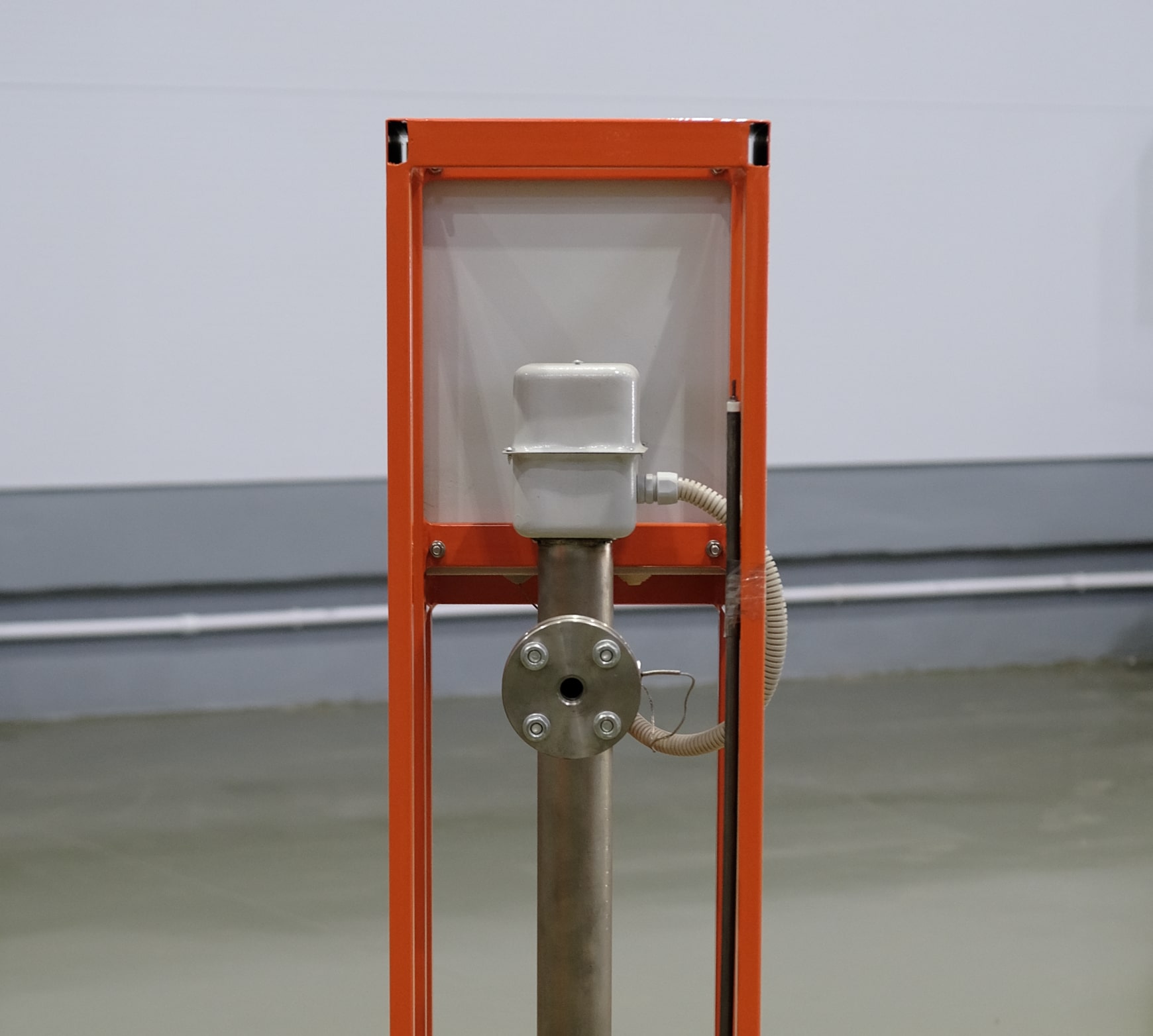

- колонна догревателя

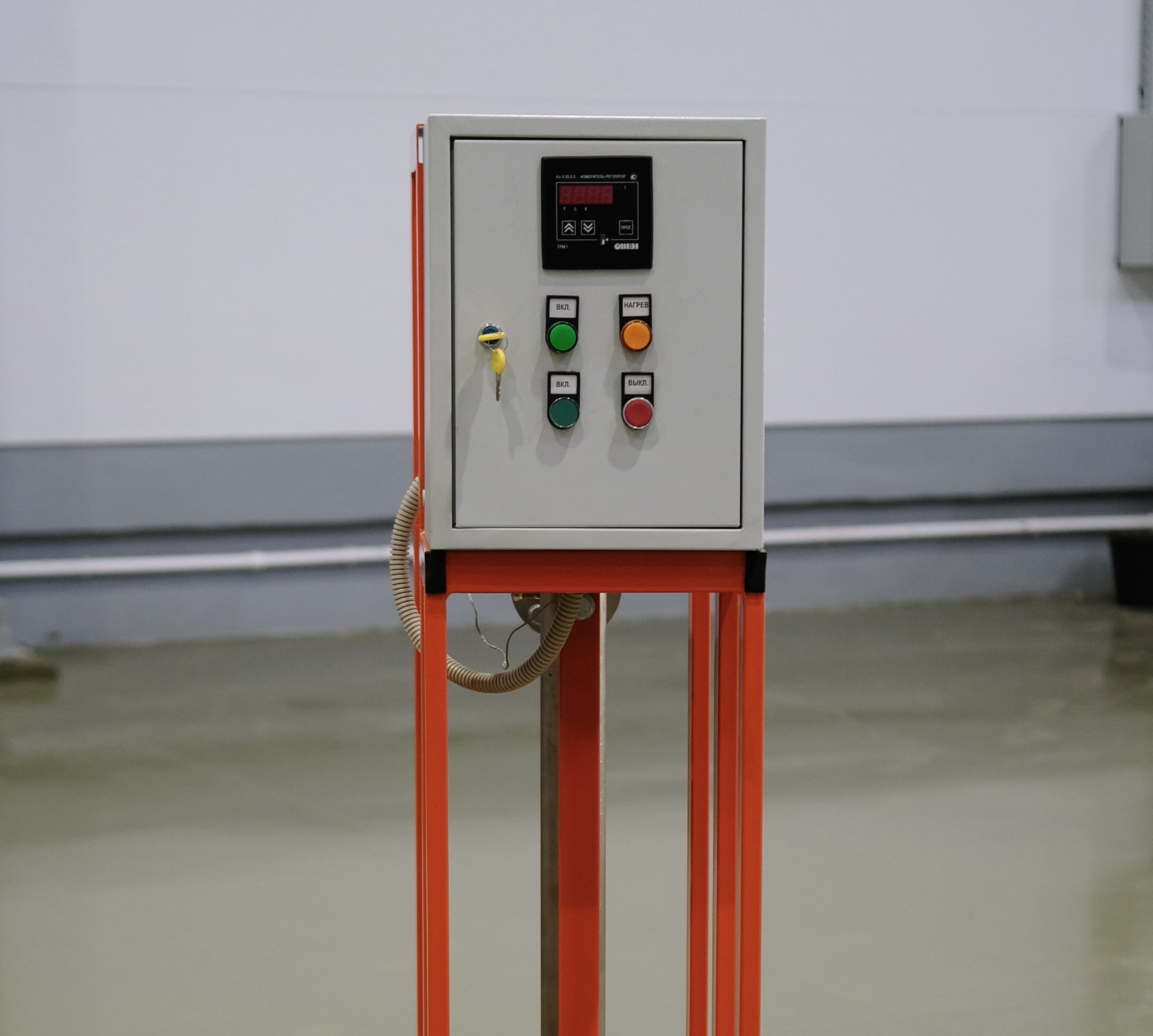

- щит управления
Принцип работы

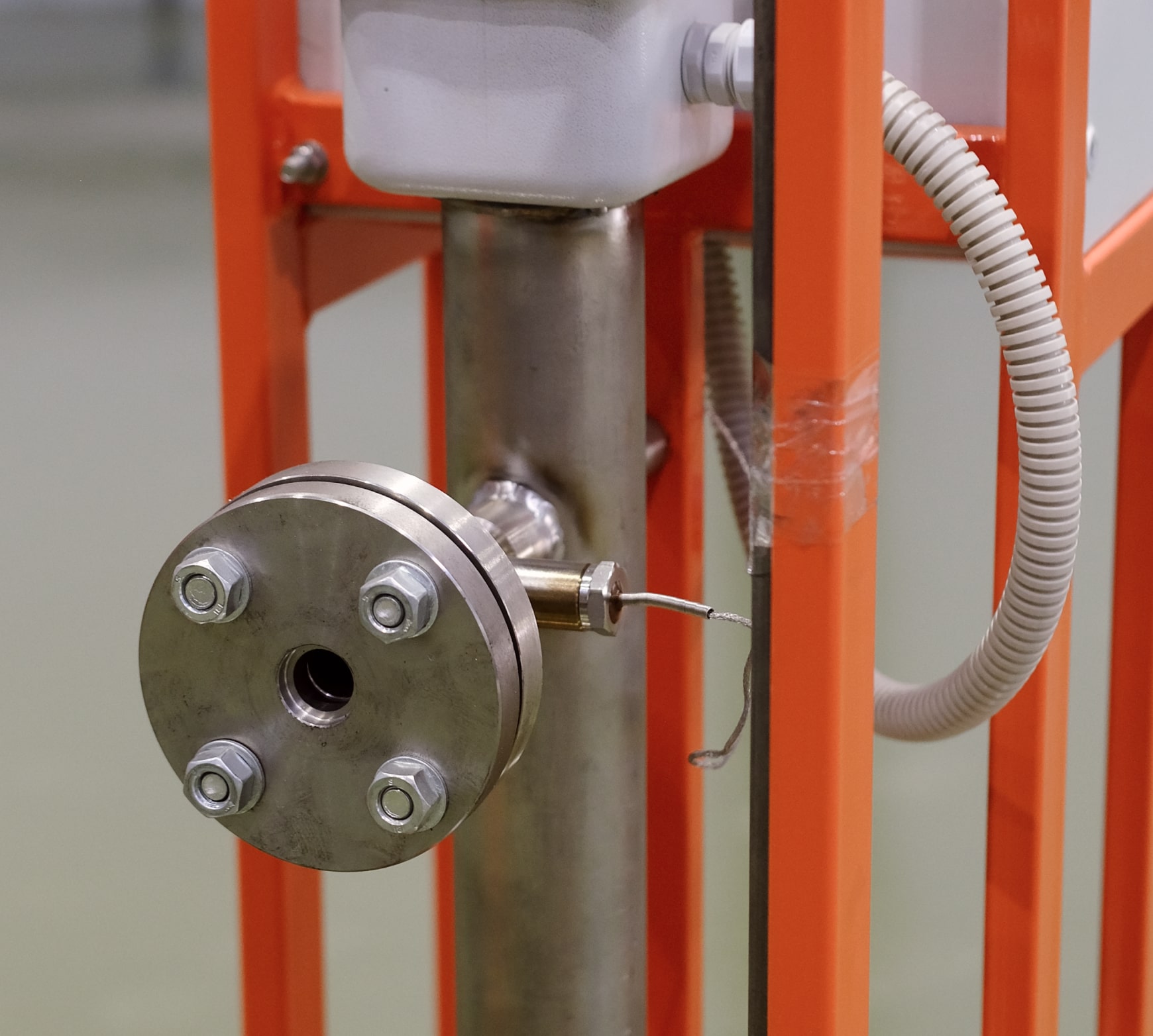

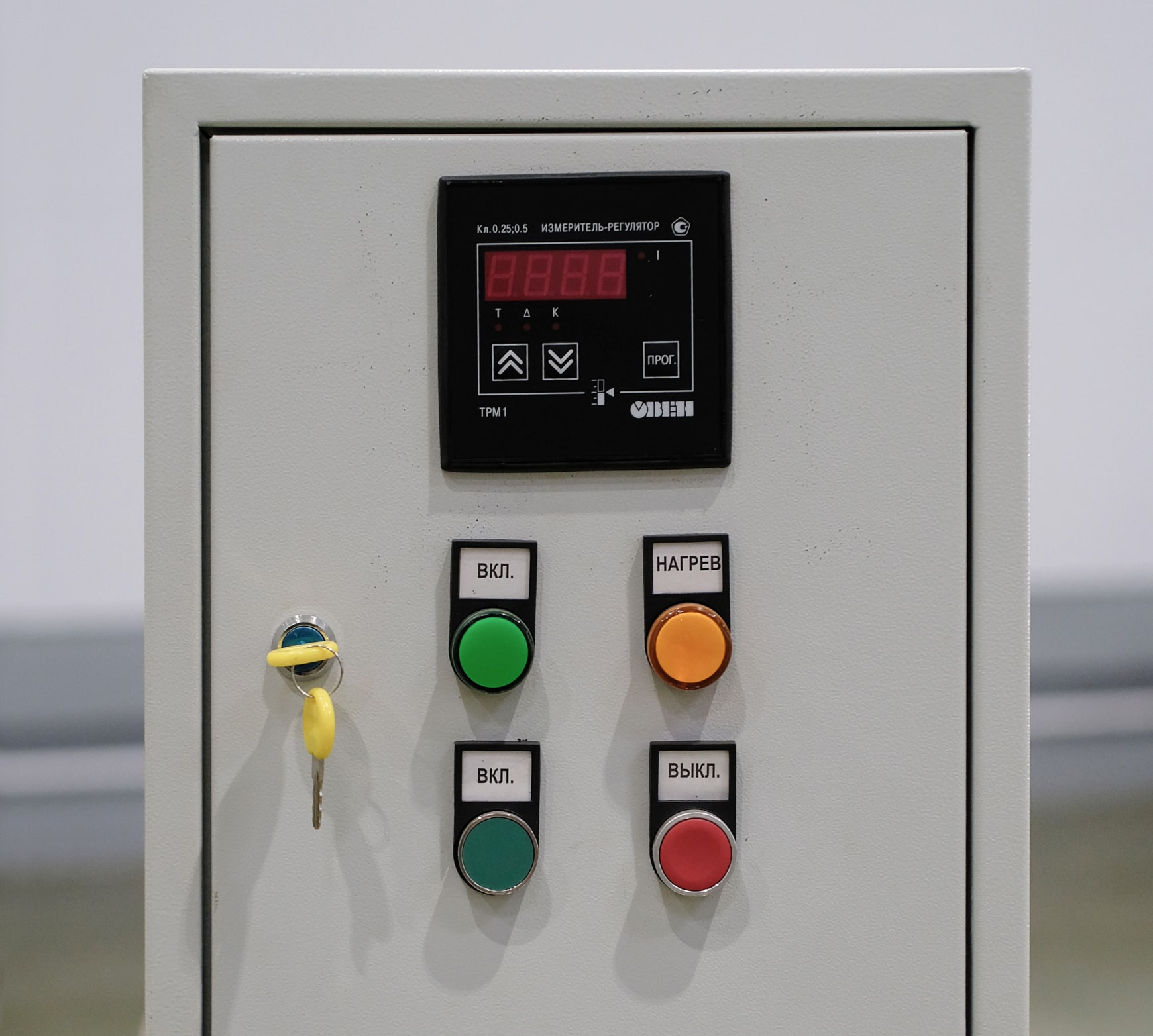

Газ подогревается от электрических элементов (ТЭНов), смонтированных в колонне подогревателя. Управление ТЭНами осуществляется прибором ТРМ10, который позволяет в процессе работы обеспечить высокую точность поддержания значения температуры газа на выходе. На выходе догревателя расположен датчик температуры (термопреобразователь сопротивления), который регулирует значение температуры. Необходимое значение температуры задается оператором.
Возможно использование для газообразных сред, таких как азот, аргон, воздух и др. (кроме кислорода).
| Производительность | 125 | 250 | 500 | 1000 |
|---|---|---|---|---|
| Питание, В | 380 | 380 | 380 | 380 |
| Потребляемая мощность, кВт | 2 | 4 | 9 | 18 |
| Рабочее давление, Мпа | 2,5 | 2,5 | 2,5 | 2,5 |
| Температура газа на выходе, С0 | 0…+30 | 0…+30 | 0…+30 | 0…+30 |
| Температура окружающей среды, С0 | -20…+40 | -20…+40 | -20…+40 | -20…+40 |
| Материал рамы | Ст3. | Ст3. | Ст3. | Ст3. |
| Материал корпуса колонны | Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь |
| Материал ТЕНов | Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь |
| Габаритные размеры (ДхШхВ), мм | 300х500х1400 | 300х500х1400 | 300х500х1400 | 300х500х1400 |
| Масса, кг | 70 | 70 | 70 | 70 |
