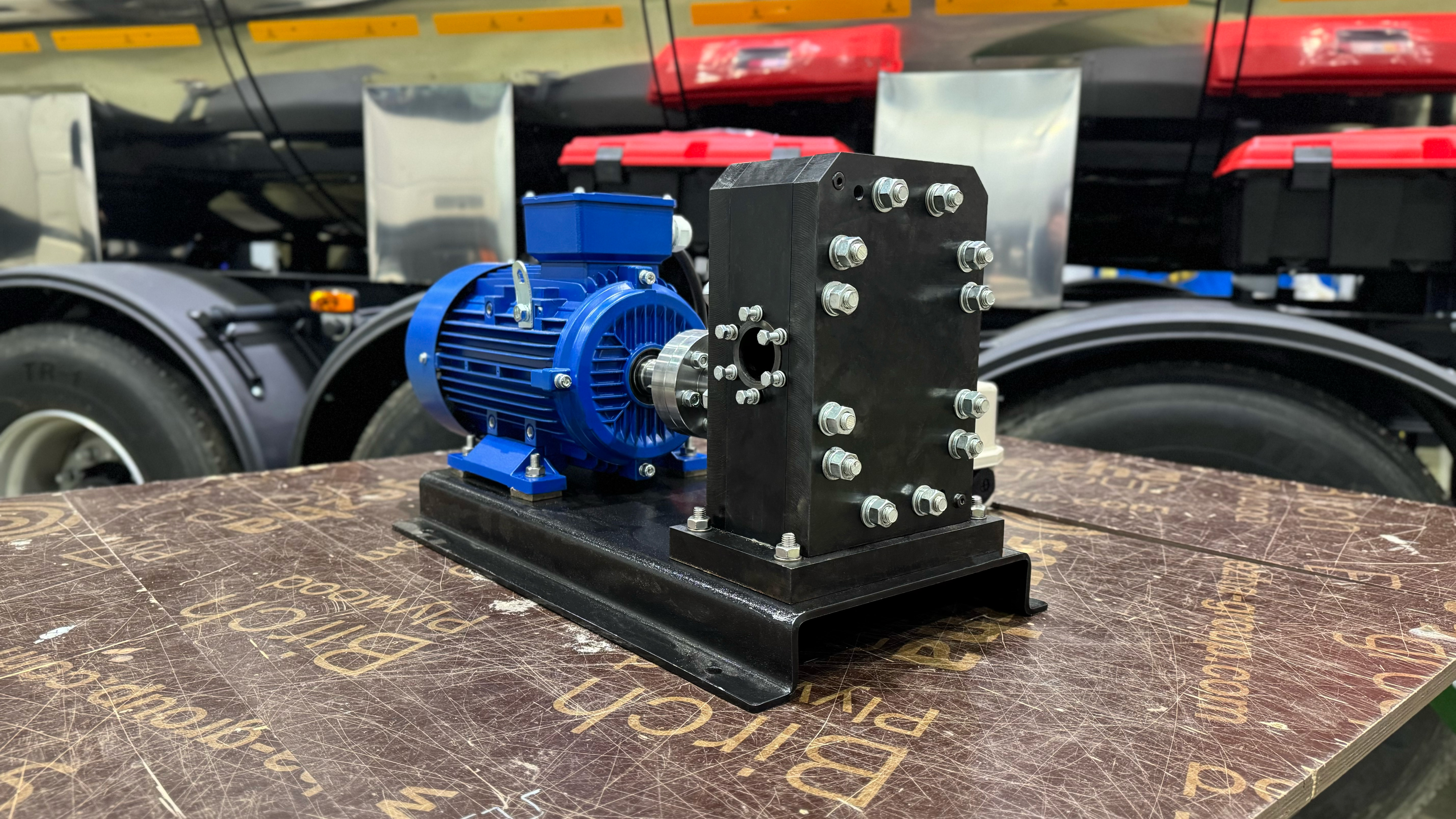

Насосный агрегат НСГ-166
Назначение
Насосный агрегат тип НСГ модель НСГ-166 выполнен на основе шестеренчатого насоса, имеющего специальную конструкцию, учитывающую особенности перекачиваемой среды.
Две шестерни — ведущая и ведомая - находятся в постоянном зацеплении. Когда шестерни вращаются, в зоне всасывания между зубьями и стенкой корпуса создаётся разрежение, под действием которого жидкая CO₂ поступает во всасывающую полость и заполняет камеры. Шестерни продолжают вращаться и перемещают жидкость к нагнетательному патрубку. Геометрия зацепления и форма корпуса рассчитаны так, чтобы минимизировать обратные токи и пульсации.
Насос может быть установлен в технологический ящик транспортных цистерн, либо как отдельно стоящая станция для перелива продукта.
| Данные насоса | |
|---|---|
| Тип | шестеренчатый |
| Положение всасывающего фланца | боковое |
| Положение нагнетательного фланца | боковое |
| Исполнение | горизонтальное |
| Эксплуатационные характеристики | |
|---|---|
| Макс. Рабочее давление, bar (МПа) | 25 (2,5) |
| Макс. напор, bar (МПа) | 5,0 (0,5) |
| Производительность л/мин | 166 |
| Электродвигатель | |
|---|---|
| Мощность двигателя, кВт | 4 |
| Напряжение, В | 380 |
| Фаза, Гц | 50 |
| Скорость, об/мин | 9600 |
| Защита | IP 54 |
