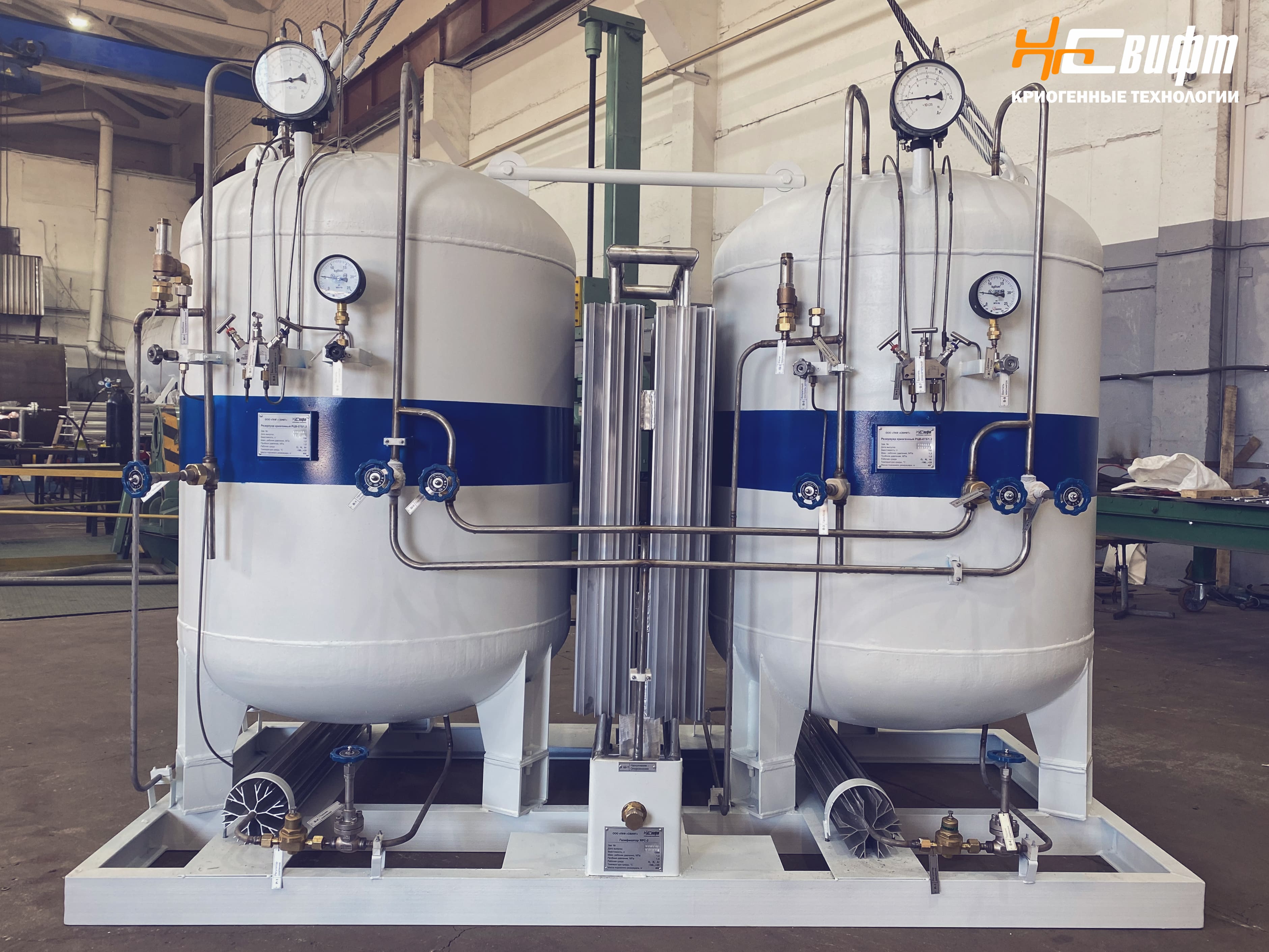

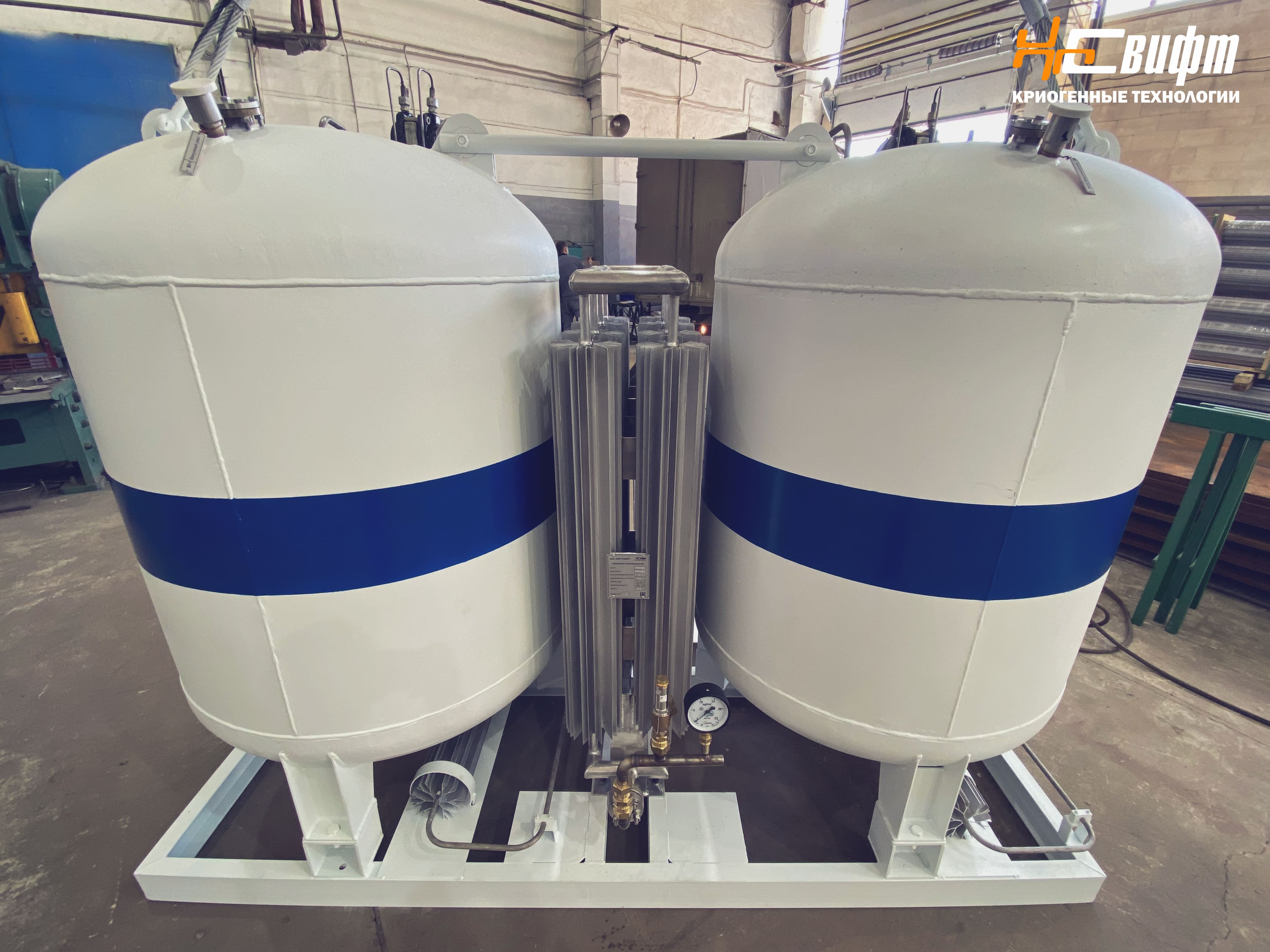

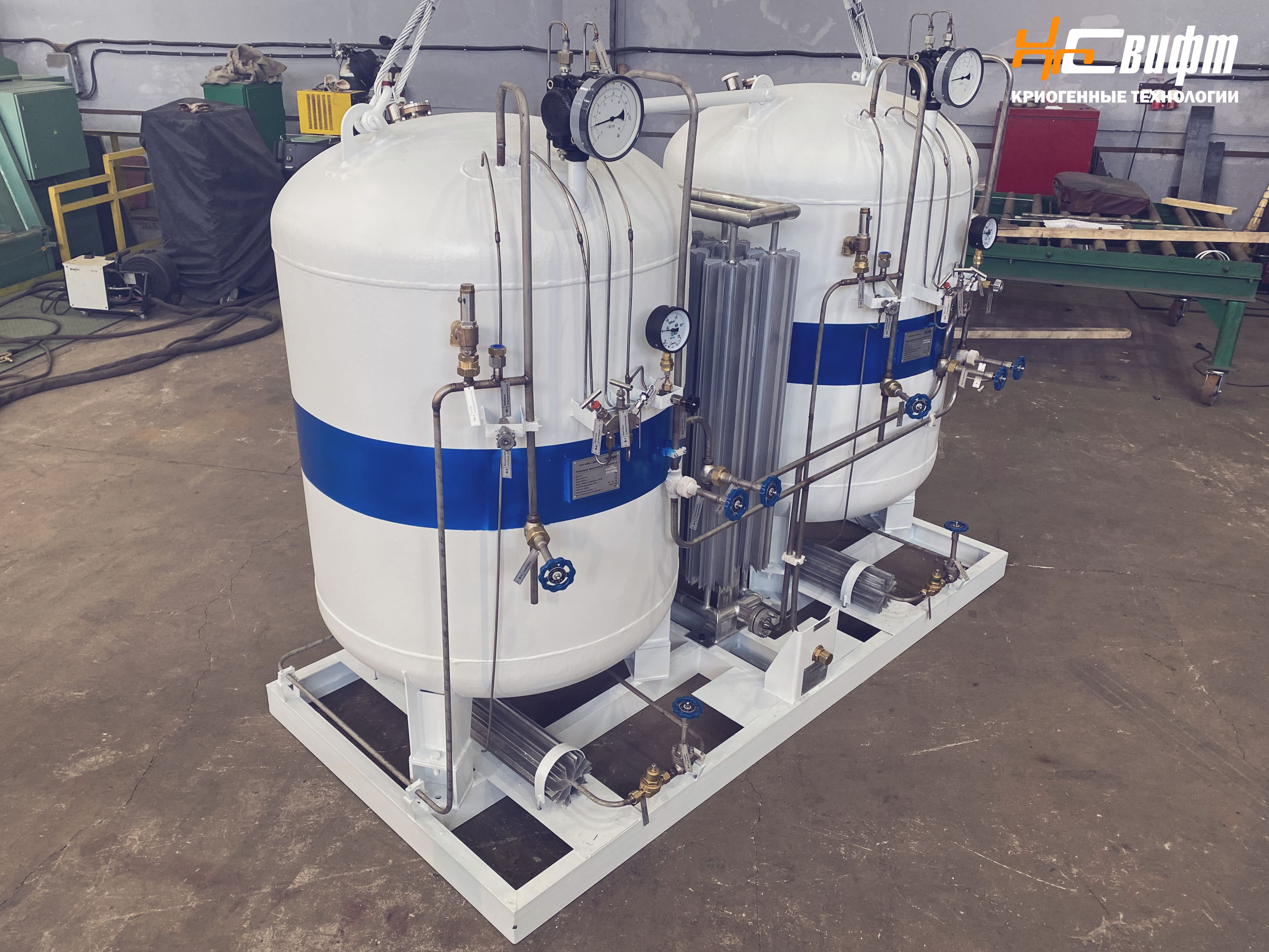

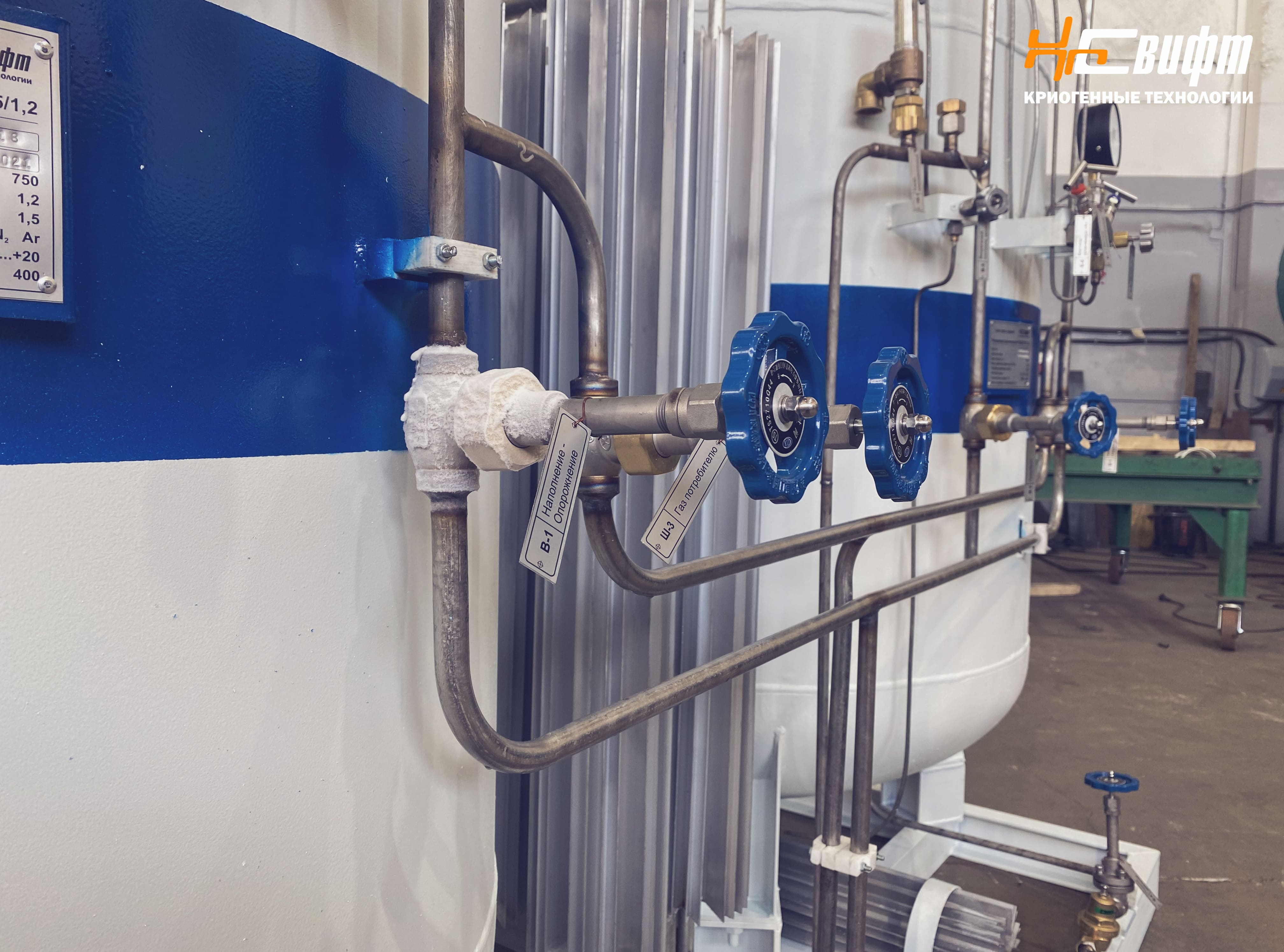

Криогенные газификаторы предназначены для хранения сжиженных криогенных газов (кислород, азот, аргон) и выдачи их под давлением в жидком или газообразном виде в технологические линии. Газификатор представляет собой резервуар, который состоит из внутреннего сосуда, изготовленного из нержавеющей стали и внешнего корпуса, изготовленного из углеродистой стали. Полость между внутренним сосудом и корпусом газификатора заполнена перлитным песком, а для обеспечения максимальной степени термоизоляции данное пространство отвакуумировано. Газификатор комплектуется шкафом управления, в состав которого входит запорная, предохранительная и контрольно-измерительная арматура.
Принцип работы газификатора основан на создании рабочего давления внутри газификатора, заполненного жидким кислородом, азотом либо аргоном. Подъем и поддержание давления обеспечивает специальный испаритель подъема давления и автоматический регулятор давления. Из резервуара продукт поступает в продукционный испаритель, а далее под давлением до 1,6 МПа подается потребителю.
ООО «ПКФ «СВИФТ» осуществляет поставки газификаторов большого и малого объемов отечественного и импортного производства.
Преимущества применения криогенных газификаторов по сравнению с использованием газовых баллонов:
Области применения газификаторов:
1. Металлообработка
2. Пищевое производство
3. Медицина
Технические характеристики газификаторов
|
Обозначение изделия |
ГХК-3/1,6 |
ГХК-8/1,6 |
ГХК-25/1,6 |
РЦВ-63 |
|
Вместимость, м3 |
3,0 |
8,0 |
25,0 |
63,0 |
|
Рабочее давление, Мпа (кгс/см2) |
1,6 (16) |
|||
|
Производительность по газообразному кислороду, мм3/ч |
50;100;200;250 |
100, 250, 500, 1000 |
250, 500, 1000, 1500, 2000 |
250, 500, 1000, 1500, 2000 |
|
Масса порожнего резервуара, кг |
3140 |
6000 |
12600 |
23000 |
|
Количество заливаемого продукта по кислороду, т |
3,5 |
8,7 |
27 |
68,5 |
|
Габаритные размеры резервуара, мм |
2400х2160х3215 |
2440х2160х5600 |
3145х2850х7840 |
- |
