Цистерны для транспортировки CO2

Цистерны для транспортировки CO2

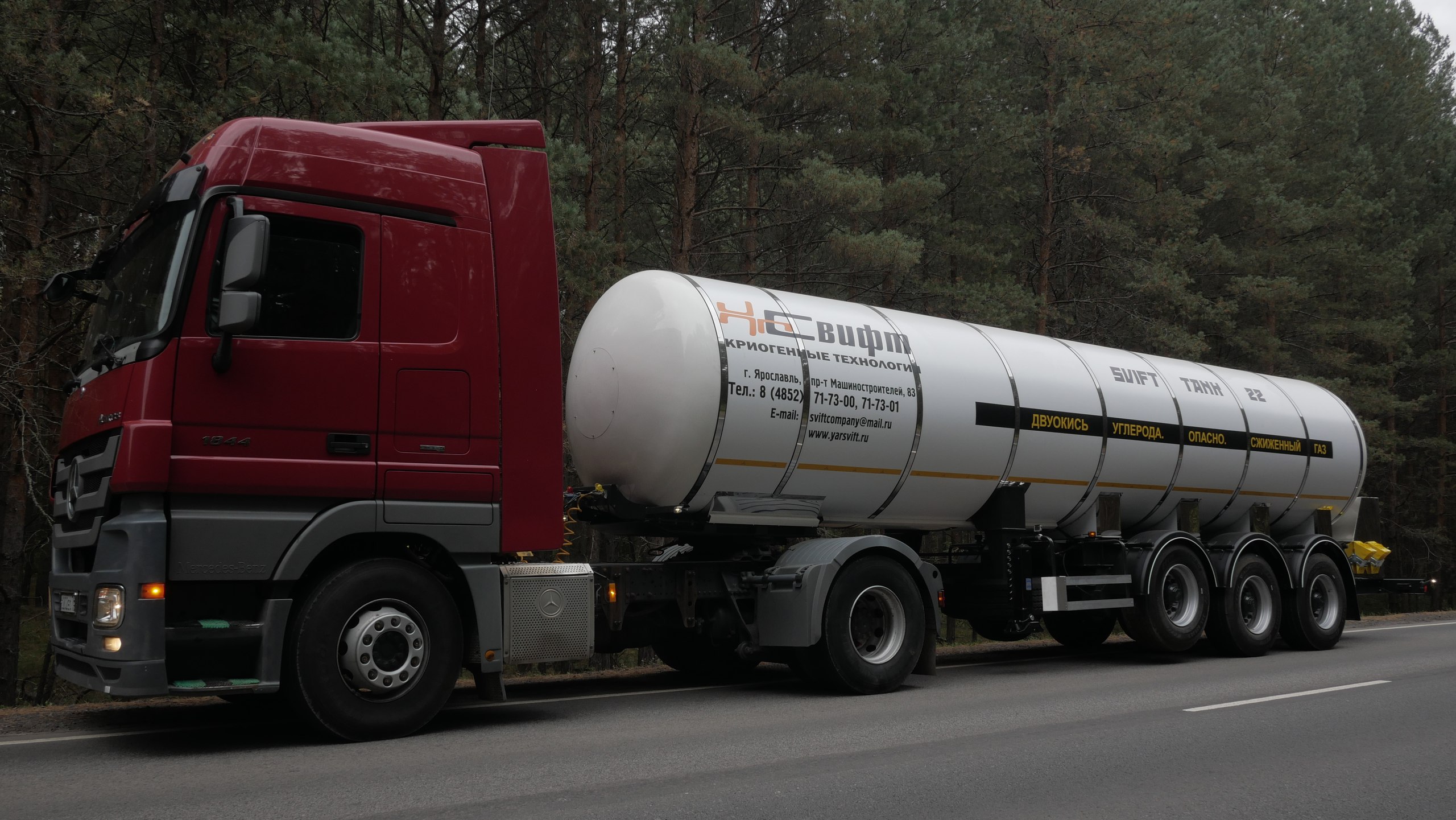

Полуприцеп-цистерна типа ЦТУ предназначена для транспортировки жидкой низкотемпературной двуокиси углерода от производителя или хранилища до места потребления. ЦТУ представляет собой полуприцеп-цистерну самонесущей конструкции на подкатной тележке и объемом резервуара до 22 м3. За счет данной конструкции нам удалось снизить общую массу изделия по сравнению с предприятиями, предлагающими транспортные цистерны на шасси рамной конструкции, что позволяет перевозить больший объем углекислоты без опаски возникновения проблем перевеса цистерны на контрольно-весовых пунктах.

Полуприцеп-цистерна ЦТУ обеспечивает:

  • Заправку и слив жидкой углекислоты
  • Хранение и транспортировку жидкой углекислоты.
  • Визуальный контроль массы и рабочего давления продукта при заправке, в процессе хранения и выдачи.

Шасси ТОНАР или BPW представляющие собойтрехосный осевой агрегат на пневматической подвеске.

Внутренний сосуд резервуара выполнен из листовой низколегированной стали 09Г2С.

Изоляция резервуара выполнена по немецкой технологии из двухкомпонентного пенополиуретана. Наше предприятие первым в стране освоило данную технологию. Жесткие панели (изготовленные в специальной пресс-форме под высоким давлением) крепятся к стенкам резервуара, за счет чего получается ровный слой теплоизоляции на всей поверхности сосуда. Данный тип изоляции обладает более высокими теплоизоляционными и гигроскопическими показателями, в отличии от технологии при которой пенополиуретан напыляется на поверхность сосуда.

Внешний защитный кожух резервуара изготовлен из листовой нержавеющей стали или оцинкованной стали с полимерным покрытием.

Для измерения уровня, объема и массыжидкой двуокиси углерода в резервуаре в стандартном исполнении используется стрелочный дифманометр-уровнемер или индикаторы уровня поплавкового типа ИПМ.

В систему безопасности резервуаров входят комплект предохранительных клапанов, смонтированных на клапане-переключателе, а также предохранительная мембрана.  Наполнение и выдача углекислоты производится через шаровые краны.

Емкость типа РДХУ может быть скомплектована устройством поддержания давления (УПДУ), которое обеспечивает хранение жидкой двуокиси углерода без ограничения срока.

Срок изготовления: от 2 до 3 месяцев.

По желанию заказчика ЦТУ может быть доукомплектована насосом для перелива жидкой двуокиси углерода и холодильным агрегатом с выносным теплообменником.

Уровнемер (дифманометр)

1 шт.

Клапан переключатель

1 шт.

Клапан предохранительный Ду 15, Ру 20

2 шт.

Мембрана предохранительная

1 шт.

Кран шаровый Ду 32, Ру 25

3 шт.

Манометр

2 шт.
